Procédure de configuration des variables

Etapes à suivre dans Control Expert pour chaque module BMX ERT 1604 T :

Etape

Action

1

Paramètres du tampon : Ces paramètres sont prédéfinis, aucune action n'est nécessaire.

2

Sélectionnez les voies à horodater dans le module.

3

Activez chaque variable horodatée :

Paramètres de tampon dans Control Expert

Les paramètres de comportement du tampon du module BMX ERT 1604 T ne peuvent pas être modifiés. Ils sont réglés comme suit :

  • En cas de tampon plein : Le module BMX ERT 1604 T arrête l'enregistrement.

  • A la mise sous tension : De nouveaux événements peuvent être ajoutés au tampon d'événements existant si l'application est la même.

    NOTE : Si l'application est différente, le tampon d'événements est vidé à la mise sous tension.

  • Lors de la transition arrêt/marche : Les nouveaux événements sont ajoutés au tampon existant.

Sélection des voies dans Control Expert

Pour sélectionner les variables à horodater dans Control Expert, double-cliquez sur le module BMX ERT 1604 T dans la station.

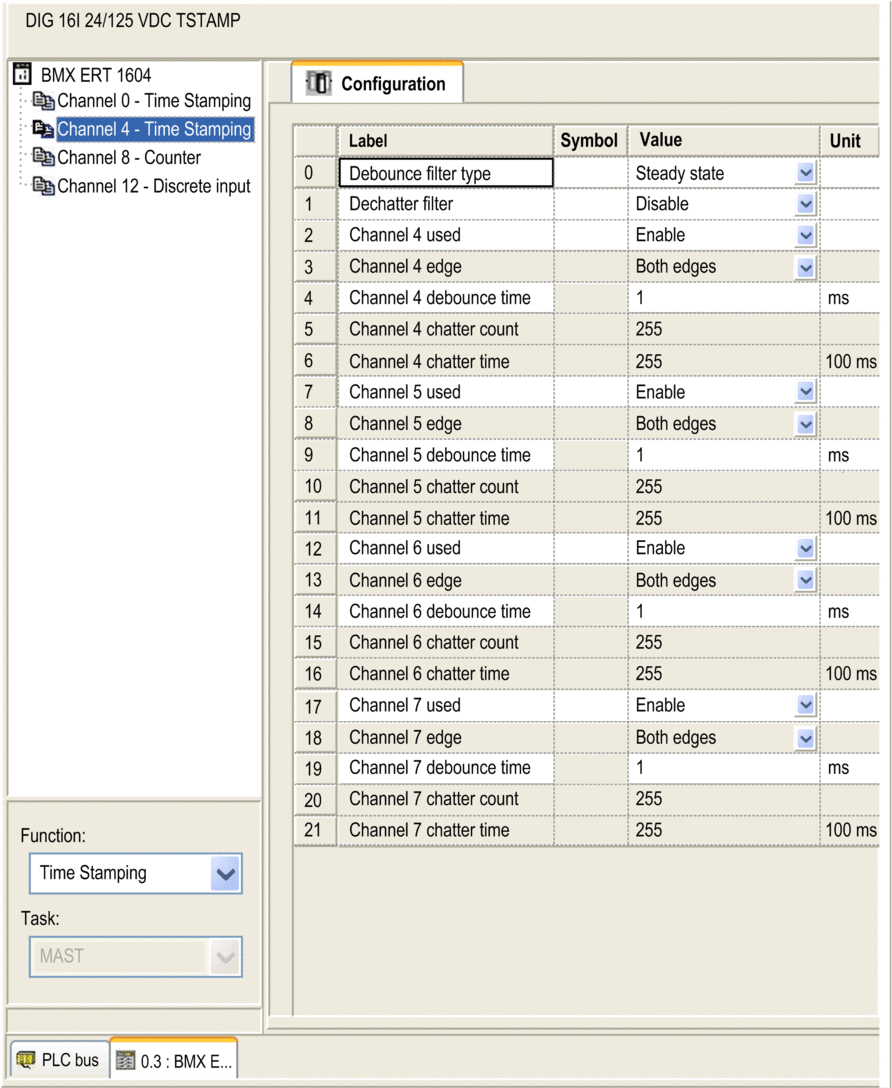

Ecran de configuration BMX ERT 1604 T :

Les 16 entrées TOR sont regroupées logiquement en 4 voies (4 entrées par groupe de voies) :

Voie 0 :

La fonction d'horodatage est obligatoire pour cette voie.
Voies 4, 8 et 12 :

La fonction d'horodatage est définie par l'utilisateur dans la liste déroulante Fonction correspondant à la voie.

Pour chaque groupe de voies, les paramètres suivants doivent être définis :

  • Type de filtre anti-rebond

  • Filtre anti-martèlement

Pour chacune des 16 voies TOR, définissez :

  • Voie x utilisée (L'utilisation d'une voie est activée ou désactivée.)

  • Temps d'anti-rebond de la voie x

NOTE : Pour la fonction d'horodatage, la détection d'événement de front est définie sur Deux fronts pour chaque entrée TOR du module BMX ERT 1604 T et ne peut pas être modifiée.
NOTE : Vous trouverez des informations plus détaillées sur la configuration des variables du BMX ERT 1604 T dans le document Modicon X80 - Module d'horodatage BMXERT0604T - Guide utilisateur. Les variables sont créées automatiquement dans l'Editeur de données et un ID leur est associé.

Activation des variables sur un automate Modicon M340 (station locale)

Pour activer l'horodatage des variables :

  1. Ajoutez un module BMX ERT 1604 T au bus d'automate.

  2. Double-cliquez sur le module BMX ERT 1604 T dans la station locale.

  3. Sélectionnez l'onglet Objets d'E/S .

  4. Cochez la case %I .

  5. Cliquez sur Mettre à jour grille .

  6. Sélectionnez la voie TOR à horodater : %Ir.m.n, où r représente le numéro de rack, m la position du module BMX ERT 1604 T dans le rack et n le numéro de voie TOR.

  7. Dans la zone de texte Préfixe pour nom :, entrez un nom pour la voie TOR sélectionnée.

  8. Pour chaque voie TOR horodatée, procédez comme indiqué aux étapes 6 et 7.

NOTE : Les variables activées sont de type BOOL.

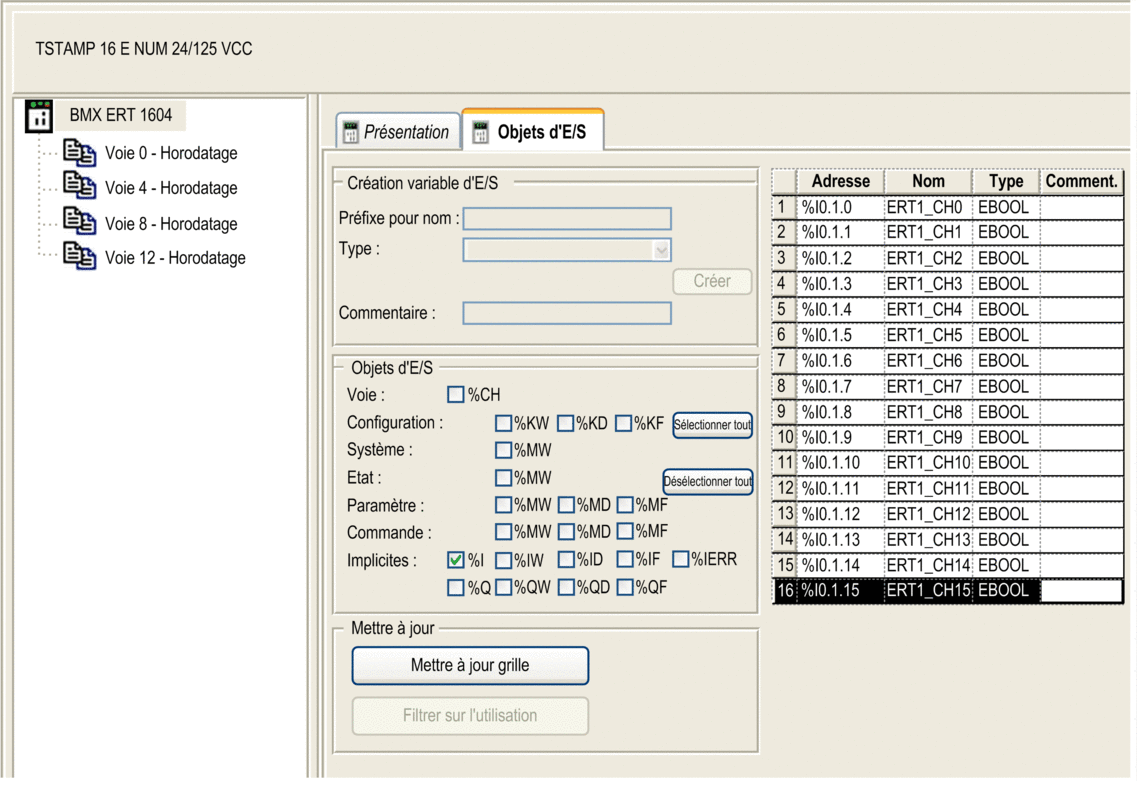

Exemple de variables avec préfixe dans un BMX ERT 1604 T situé sur le rack local à la position 1 :

Le paramètre SOE_UNCERTAIN doit être activé via la saisie de son adresse dans l' Editeur de données. Procédez comme suit pour l'activer :

  1. Ouvrez l'Editeur de données .

  2. Sélectionnez la prochaine ligne vide.

  3. Sélectionnez le paramètre Adresse.

  4. Entrez la valeur %IWr.m.0.3.7, où r représente le numéro du rack et m la position du module BMX ERT 1604 T dans le rack.

  5. Entrez un nom pour la nouvelle variable (par exemple SOE_UNCERTAIN_ERT comme dans l'illustration suivante) et validez. La variable prend automatiquement le type BOOL , le champ Horodatage prend la valeur Deux fronts, et un ID d'horodatage unique est créé.

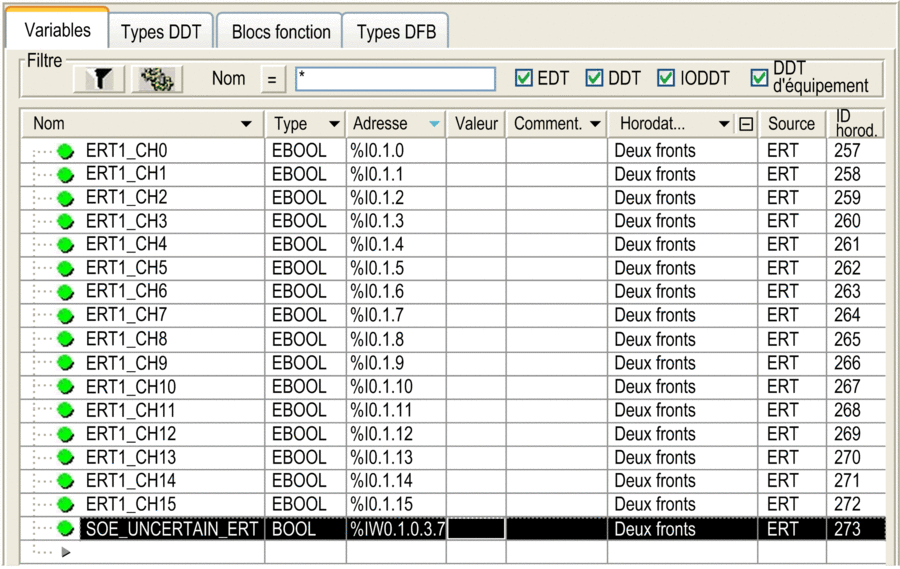

Exemple de variables d'horodatage activées dans l' Editeur de données :

Si une variable horodatée ou un paramètre SOE_UNCERTAIN n'est pas activé, un message de détection d'erreur s'affiche dans Control Expert au moment de la compilation.

Activation des variables dans une station d'E/S distantes Ethernet Modicon X80

Pour sélectionner un module BMX ERT 1604 T pour l'horodatage dans Control Expert et activer les variables pour l'horodatage, procédez comme suit :

  1. Double-cliquez sur le module BMX ERT 1604 T dans la station distante.

  2. Sélectionnez le menu racine BMX ERT 1604.

  3. Sélectionnez l'onglet DDT d'équipement (qui mentionne le nom DDT d'équipement implicite attribué par défaut à l'équipement).

  4. Cliquez sur le bouton de commande Afficher les détails pour ouvrir la fenêtre Editeur de données.

  5. Dans l'Editeur de données , cliquez sur le signe + en regard du nom de DDT d'équipement implicite qui correspond au module BMX ERT 1604 T.

  6. Cliquez sur le signe + en regard des éléments ERT_SYNC ou ERT_CH pour afficher les paramètres.

  7. Cliquez sur le signe + en regard de la voie à configurer.

NOTE : Ne modifiez pas les conditions d'horodatage des paramètres SOE_UNCERTAIN et DIS_VALUE . Ils sont par défaut activés et définis sur Deux fronts.

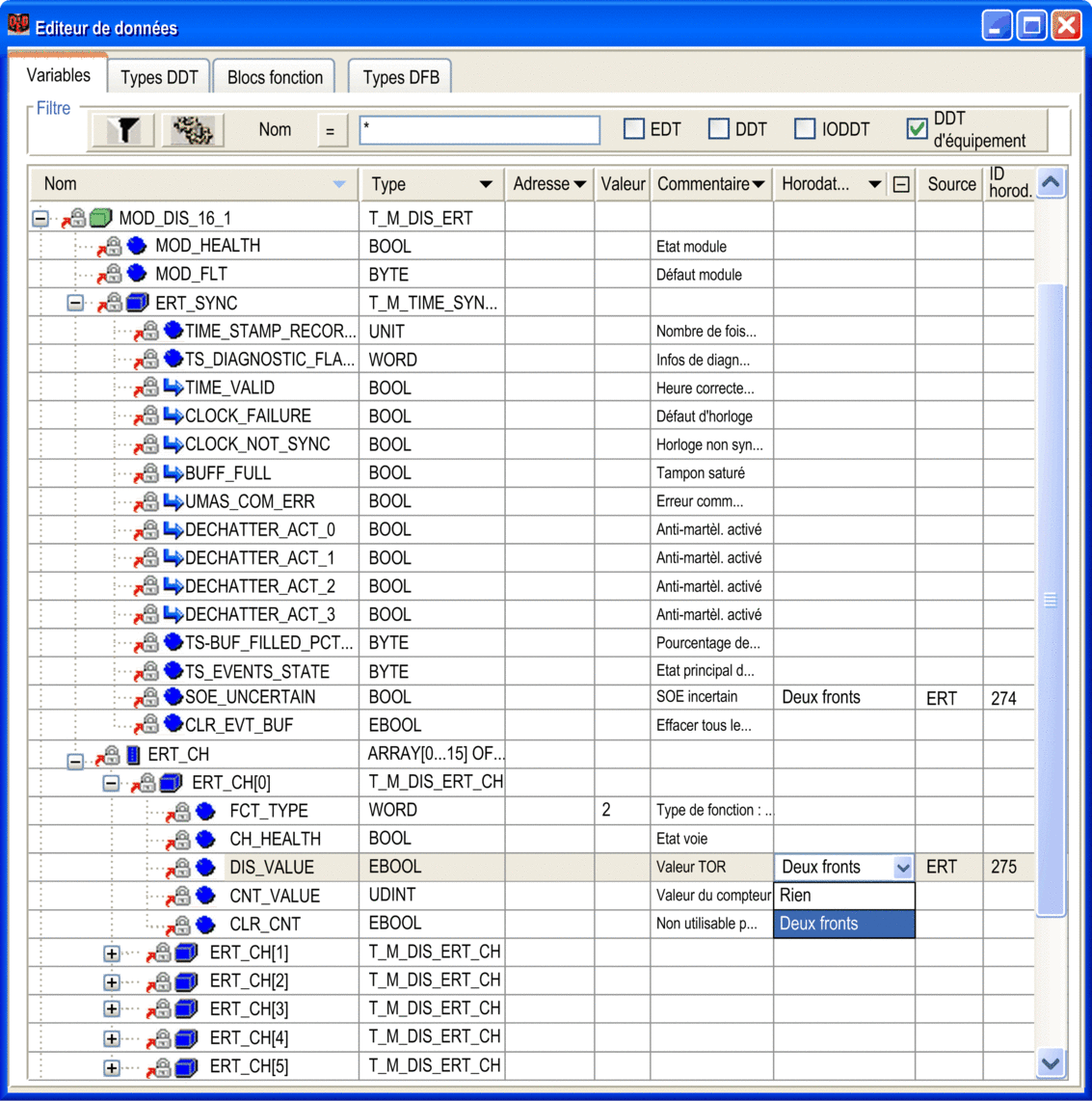

Exemple de variables horodatées sélectionnées dans l'Editeur de données :

Mappage des variables

Pour un module BMX ERT 1604 T, 2 cas sont considérés :

  • Le module est situé dans le rack local de l'automate : Le mappage est l'adresse topologique de l'entrée BMX ERT 1604 T horodatée.

  • Le module est situé dans une station Modicon X80 : Le mappage est fourni par le DDT d'équipement ; l'emplacement du module d'E/S horodaté est utilisé (par exemple, \2.1.0.1 signifie : bus 2 (E/S distantes), station 1, rack 0, emplacement 1).

    Un alias peut également être associé à une variable horodatée dans le DDT d'équipement.

Pour plus d'informations sur les variables des modules BMX ERT 1604 T, reportez-vous à la section Mise en œuvre logicielle du BMX ERT 1604 T du document Modicon X80 - Module d'horodatage BMXERT0604T - Guide utilisateur.
