Procédure de configuration des variables

Etapes à suivre dans Control Expert pour chaque module BM• CRA 312 10 :

Etape

Action

1

Paramètres du tampon : Ces paramètres sont prédéfinis, aucune action n'est nécessaire.

2

Activez chaque variable horodatée située dans des modules d'E/S TOR.

Paramètres de tampon dans Control Expert

Les paramètres de comportement du tampon du module BM• CRA 312 10 ne peuvent pas être modifiés. Ils sont prédéfinis comme suit :

  • En cas de tampon plein : Le module BM• CRA 312 10 arrête l'enregistrement.

  • A la mise sous tension : De nouveaux événements sont ajoutés au tampon d'événements existant si l'application est la même.

    NOTE : Si l'application est différente, le tampon d'événements est vidé à la mise sous tension.

  • Lors de la transition arrêt/marche : Les nouveaux événements sont ajoutés au tampon existant si l'application est la même.

Activation des variables dans Control Expert

Chacune des entrées et sorties de modules TOR situés sur une station Modicon X80 contenant un BM• CRA 312 10 peut être horodatée.

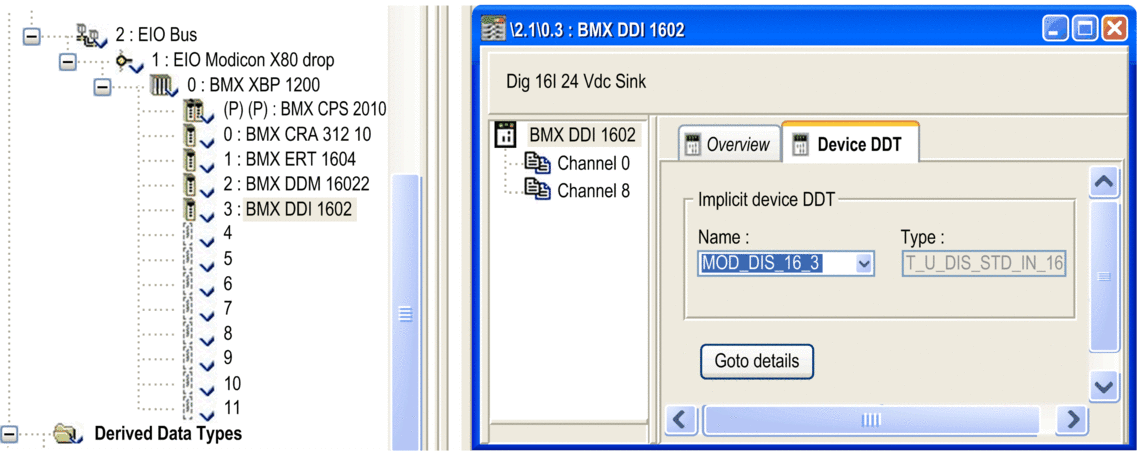

Pour sélectionner un module TOR pour l'horodatage dans Control Expert, procédez comme suit :

  1. Double-cliquez sur le module TOR dans la station distante.

  2. Sélectionnez l'onglet DDT d'équipement (qui mentionne le nom DDT d'équipement implicite attribué par défaut à l'équipement).

  3. Cliquez sur le bouton de commande Afficher les détails pour ouvrir la fenêtre Editeur de données.

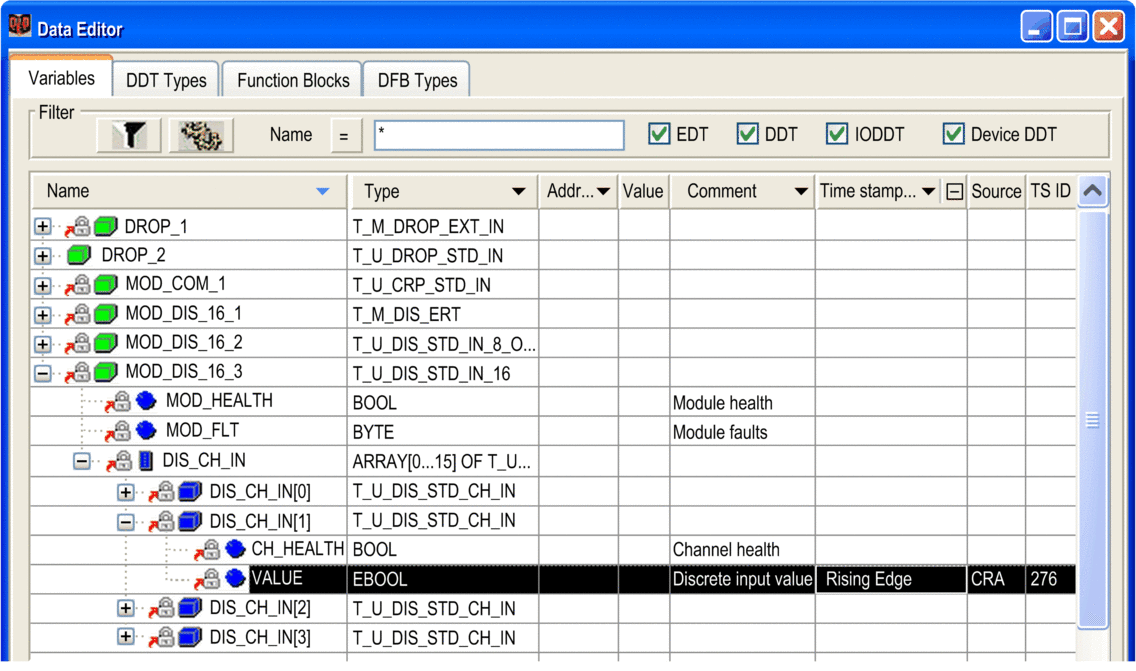

Pour définir un paramètre d'horodatage de voie pour le module TOR choisi, procédez comme suit :

  1. Dans l'Editeur de données , cliquez sur le signe + en regard du nom de DDT d'équipement implicite qui correspond au module TOR que vous voulez configurer, afin d'afficher les éléments de ce module.

  2. Cliquez sur le signe + en regard des éléments DIS_CH_IN ou DIS_CH_OUT pour afficher chaque paramètre de voie.

  3. Cliquez sur le signe + en regard de la voie à configurer.

  4. Sur la ligne du paramètre VALUE , double-cliquez dans la cellule Horodatage pour définir le front de détection d'événement. La sélection du front active la voie pour l'horodatage.

NOTE : Ne modifiez pas la condition d'horodatage du paramètre SOE_UNCERTAIN de la station Modicon X80. Celui-ci est par défaut activé et défini sur Deux fronts.

Mappage des variables

Comme le module se trouve dans une station Modicon X80, le mappage est fourni par le DDT d'équipement ; l'emplacement du module d'E/S horodaté est utilisé (par exemple, \2.1\.0.1 signifie : bus 2 (E/S distantes), station 1, rack 0, emplacement 1).

Un alias peut également être associé à une variable horodatée dans le DDT d'équipement.
