Procédure de configuration des variables

Etapes à suivre dans Control Expert pour l'UC BME P58 •••• :

Etape

Action

1

Paramètres du tampon : Ces paramètres sont prédéfinis, aucune action n'est nécessaire.

2

Activez chaque variable horodatée.

Paramètres de tampon dans Control Expert

Les paramètres de comportement du tampon du module BME P58 •••• ne peuvent pas être modifiés. Ils sont prédéfinis comme suit :

  • En cas de tampon plein : L'UC arrête l'enregistrement.

  • A la mise sous tension : De nouveaux événements sont ajoutés au tampon d'événements existant si l'application est la même.

    NOTE : Si l'application est différente, le tampon d'événements est vidé à la mise sous tension.
  • Lors de la transition arrêt/marche : Les nouveaux événements sont ajoutés au tampon existant si l'application est la même.

Activation des variables dans Control Expert

Pour activer une variable, procédez comme suit :

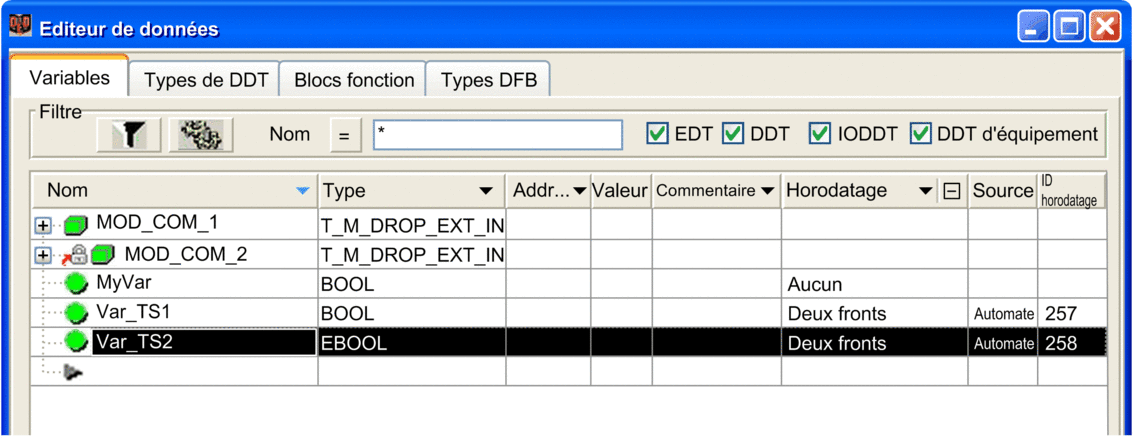

  1. Dans l'Editeur de données , sélectionnez la variable à horodater.

  2. Sur la ligne Horodatage de la variable, sélectionnez la cellule (valeur par défaut : Aucun ) pour définir le front de détection d'événement (Deux fronts). La sélection du front active la variable pour l'horodatage, avec Automate comme source.
