Présentation
Cette section présente l'écran de diagnostic du module PTO BMX MSP 0200. L'écran de diagnostic d'un module n'est accessible qu'en mode connecté, contrairement aux autres modules de l'automate M340 ; l'écran de diagnostic du module PTO est accessible même si CH_ERROR = 0.
Illustration

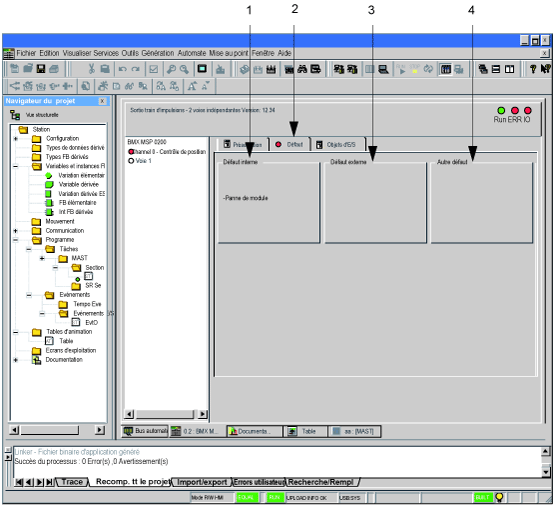

La figure ci-dessous présente l'écran de diagnostic du module PTO BMX MSP 0200 en mode de commande de position.
Description de l'écran
Le tableau ci-dessous présente les différents éléments de l'écran de diagnostic :
Numéro
Elément
Fonction
1
Champ Défauts internes
Ce champ affiche les erreurs internes détectées actives du module.
2
Onglet
L'onglet en avant-plan indique le mode en cours. Dans cet exemple, le mode en cours est donc le mode d'affichage des erreurs détectées.
3
Champ Défauts externes
Ce champ affiche les erreurs externes actives du module.
4
Champ Autres défauts
Ce champ affiche les erreurs détectées actives du module, autres que les erreurs détectées internes et externes.
