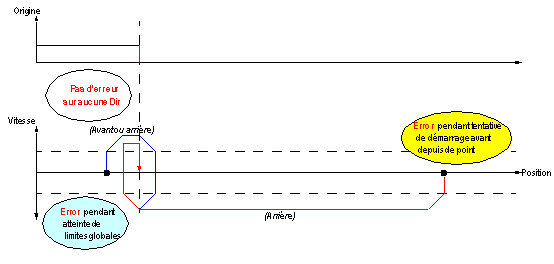

En mode de référencement Came longue négative, le point de référence est prédéfini sur le côté positif de la came, en venant dans le sens positif (depuis la came) à faible vitesse.
Entrées utilisées :
Erreurs susceptibles d'être rencontrées :
-
Si une limite est contournée et détectée avec l'entrée Proximity&LimitSwitch (si elle n'est pas désactivée), l'erreur détectée est consignée dans l'objet d'état LIMIT_FLT (%MWr.m.c.5.1).
-
Si l'axe est hors de la came au départ et que le sens est en avant (vitesse positive), la fonction de référencement n'est pas exécutée et l'erreur détectée est consignée dans l'objet d'état HOMING_FLT (%MWr.m.c.5.4).
-
Si Drive_Ready&Emergency se désactive (indépendamment de votre volonté), l'erreur détectée est consignée dans l'objet d'état DRIVE_KO (%MWr.m.c.5.0).
Les erreurs détectées sont également consignées dans l'objet d'état implicite AXIS_FLT (%IWr.m.c.6.3).
