Variateur de commande de sortie
Traduction de la notice originale
A propos de nous
Présentation
Le câblage suivant de l'interface de sortie est nécessaire au regard des entrées disponibles du variateur. Il existe quatre points pour chaque sortie PTO.
Type de sortie

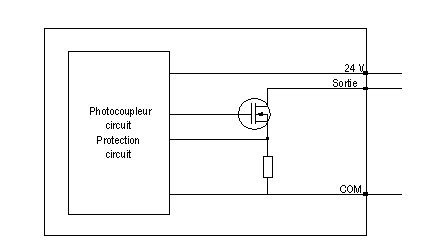

Circuit de sortie interne :
Entrées compatibles RS422 et polarisation 5 V
Variateur avec entrées compatibles RS422 et polarisation 5 V
ATTENTION
RISQUE DE DETERIORATION DU MODULE - SELECTION INADEQUATE DES FUSIBLES
Utilisez un fusible de type rapide pour protéger les composants électroniques du module en cas de surintensité ou d'inversion de polarité des alimentations d'entrées/sorties. Une erreur de sélection des fusibles pourrait endommager le module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

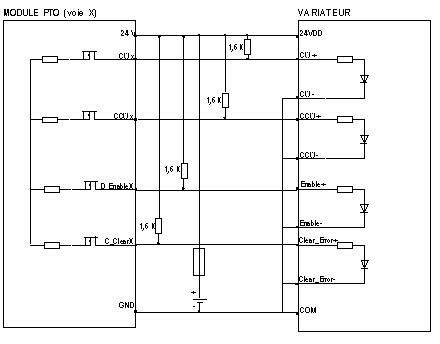

Entrées compatibles RS422 et polarisation 24 V
Variateur avec entrées compatibles RS422 et alimentation 24 V
ATTENTION
RISQUE DE DETERIORATION DU MODULE - SELECTION INADEQUATE DES FUSIBLES
Utilisez un fusible de type rapide pour protéger les composants électroniques du module en cas de surintensité ou d'inversion de polarité des alimentations d'entrées/sorties. Une erreur de sélection des fusibles pourrait endommager le module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

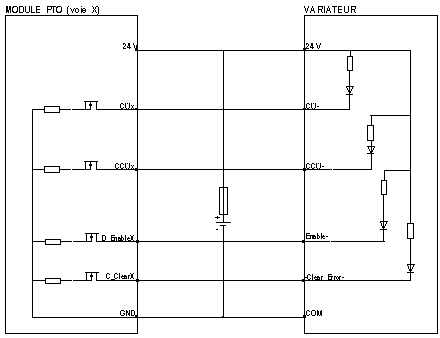

Entrée source 24 VCC
Seules les entrées SOURCE (100 mA maximum) sont compatibles avec Drive_Enable et Counter_Clear.
NOTE : l'alimentation du pré-actionneur et l'alimentation externe de sortie doivent provenir de la même source.
ATTENTION
RISQUE DE DETERIORATION DU MODULE - SELECTION INADEQUATE DES FUSIBLES
Utilisez un fusible de type rapide pour protéger les composants électroniques du module en cas de surintensité ou d'inversion de polarité des alimentations d'entrées/sorties. Une erreur de sélection des fusibles pourrait endommager le module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
USIC : accessoire pour l'interface RS422
Les variateurs Lexium ou les variateurs avec un récepteur de ligne RS422 ne peuvent pas être connectés directement à la voie PTO. Il est nécessaire d'utiliser un convertisseur universel d'interface de signal (réf. : VW3M3102) et un accessoire RS422 externe pour raccorder le variateur à la voie PTO.

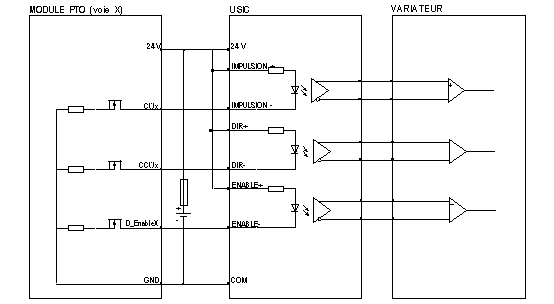

Câblage du module PTO à un variateur au moyen de l'accessoire USIC :
Pour la connexion de la voie PTO à l'accessoire USIC, utilisez le câble préfabriqué (réf. : VW3M8210R05) proposé dans le catalogue Schneider.
Pour raccorder l'accessoire USIC au variateur, un câble préfabriqué (réf. : VW3M8201R50) peut être utilisé avec un connecteur SUB-D15 câblé comme indiqué dans l'exemple.
AVIS
DESTRUCTION DU MATERIEL

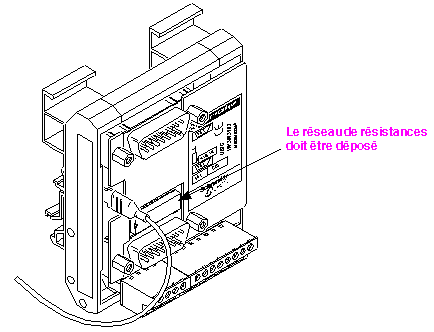

Retirez la résistance réseau de l'USIC.
Le non-respect de ces instructions peut provoquer des dommages matériels.
ATTENTION
RISQUE DE DETERIORATION DU MODULE - SELECTION INADEQUATE DES FUSIBLES
Utilisez un fusible de type rapide pour protéger les composants électroniques du module en cas de surintensité ou d'inversion de polarité des alimentations d'entrées/sorties. Une erreur de sélection des fusibles pourrait endommager le module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
AVERTISSEMENT
COMMANDE ALEATOIRE ET REDUCTION DES PERFORMANCES
N'utilisez pas de câble d'une longueur supérieure ou égale à 0,5 m.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Protection des sorties
Chaque sortie est protégée contre les courts-circuits et les surcharges.
La détection des surcharges commence lorsque le courant de charge atteint 0,13 A.
En cas d'erreur détectée :
NOTE : la détection d'une erreur sur une sortie désactive toutes les sorties du connecteur. Cette condition est ensuite communiquée au mot de statut de toutes les voies du connecteur.
ATTENTION
COURT-CIRCUIT OU SURCHARGE DES SORTIES
Respectez la procédure de montage et utilisez le câble fourni.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
