Il est nécessaire d'utiliser un accessoire de conversion extérieur RS422 de type USIC pour relier le variateur Lexium 05 à la voie PTO car le variateur ne peut pas être relié directement.

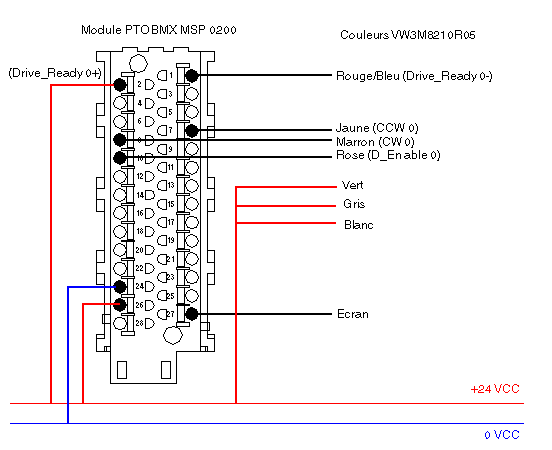

Câblage du module PTO sur l'USIC
Pour ce schéma, on suppose que c'est la voie 0 du PTO qui est configurée. Un câble référence : VW3M8210R05 est nécessaire pour ce câblage.

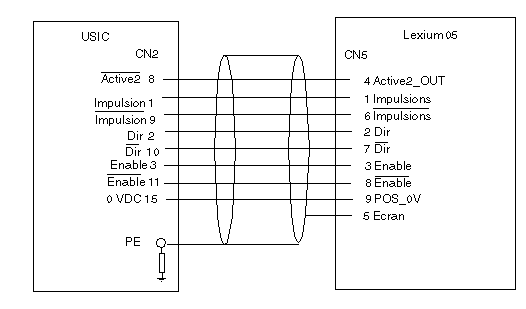

Câblage de l'USIC au Lexium 05
Ce câblage peut s'effectuer à l'aide du câble préfabriqué référence : VW3M8209R30 (ou 05, 15, 50)

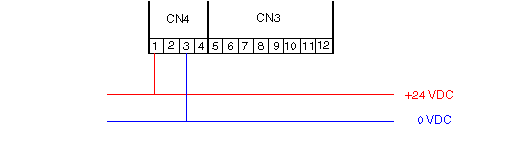

Les broches CN4 et CN3 de l'USIC doivent être câblées comme suit :
