Mise au point : Référence
(Traduction du document original anglais)
A propos de nous
Introduction
Ce champ, spécifique au mode manuel, permet de référencer l'axe à une position donnée dite "Origine".
Illustration

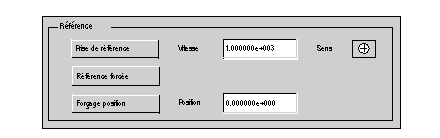

L'illustration ci-dessous montre le champ Référence de l'écran de mise au point.
Description
Le tableau ci-dessous décrit les différents éléments du champ Référence.
Elément
Description
Prise de référence
Effectue une prise d'origine (voir Fonction Home).
Vitesse
Vitesse de déplacement pour atteindre le point d'origine.
Sens
Sens de rotation (positif ou négatif) pour atteindre le point d'origine
Référence forcée
La position de l'axe devient le point d'origine (voir Fonction ForcedHomed).
Forçage position
Modifie le point d'origine sans y référencer l'axe voir (Fonction SetPosition).
Position
Valeur de forçage de la position d'origine.
