Mise au point : Envoi de commande (mode Auto)
(Traduction du document original anglais)
A propos de nous
Introduction
Ce champ, spécifique au mode Auto, permet de lancer une commande de mouvement à l'aide d'échanges explicites.
Illustration

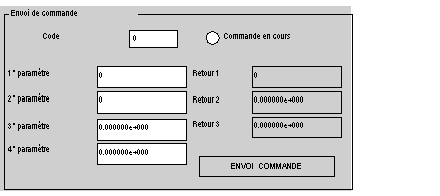

L'illustration ci-dessous montre le champ Envoi de commande de l'écran de mise au point.
Description
Le tableau ci-dessous décrit les différents éléments du champ Envoi de commande.
Elément
Objet langage associé
Description
Champ Code
%MWr.m.c.26
Code fonction.
Voyant Commande en cours
%MWr.m.c.0:X1
...
Champs Paramètre
%MWr.m.c.27 à 33 (1)
%MWr.m.c.27 à 33 (2)
Paramètres de la fonction
Champs Retour N
%MDr.m.c.20
%MFr.m.c.22
%MFr.m.c.24
Résultats de la commande
Bouton Commande
-
Echange explicite par WRITE_CMD.
Remarque : Consultez la documentation correspondant à la fonction souhaité pour plus d'informations.
(1): Axes réels, imaginaire et groupes d'axes suiveurs.
(2): Groupes d'axes coordonnés.
