Configuration d'un axe de mesure externe (voies 13 à 16)
(Traduction du document original anglais)
A propos de nous
Introduction
Une voie de mesure externe permet de remonter au module une information de position externe. Configurer une mesure externe revient à configurer un axe réel ou un axe imaginaire dans lequel seule l'information de position est valide.
Ecran de configuration

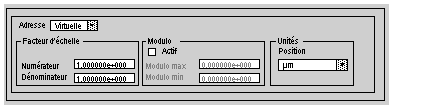

L'écran de configuration d'une mesure externe est le suivant. Il propose 3 zones de saisie des paramètres : Facteur d'échelle, Modulo et Unités ainsi qu'un champ permettant de choisir l'adresse.
Adresse
Ce champ permet de définir la provenance de l'information de position :
Paramètres de la zone Facteur d'échelle
Description
Paramètre
Description
Numérateur
Numérateur du facteur d'échelle. Cette valeur est saisie en flottant.
Dénominateur
Dénominateur du facteur d'échelle. Cette valeur est saisie en flottant.
Paramètres de la zone Modulo
Description
Paramètre
Description
Actif
Dans le cas d'un axe infini, cette case à cocher permet d'activer l'autorisation de franchissement du modulo.
Modulo max
Limite haute du modulo. Cette valeur est saisie en flottant.
Modulo min
Limite basse du modulo. Cette valeur est saisie en flottant.
Paramètres de la zone Unités
Description
Paramètres
Description
Position
Unité de position : mm, mm, cm, m, in, ft, yd, mil, mrad, rad, deg, arcmin, tours, points.
Unité interne
L'unité interne est le mm pour le type linéaire (métrique), le inch pour le type linéaire anglais et le tour pour le type angulaire.
Choisir une unité en degrés signifie que pour un facteur d'échelle 1/1, un incrément de 1 point du codeur fait évoluer la position de 360 degrés. Pour une unité en cm et un facteur d'échelle 1/1, un incrément de 1 point du codeur fait évoluer la position de 1/10 mm.
