Les échanges sont conformes au standard d’échange de la gamme Premium.

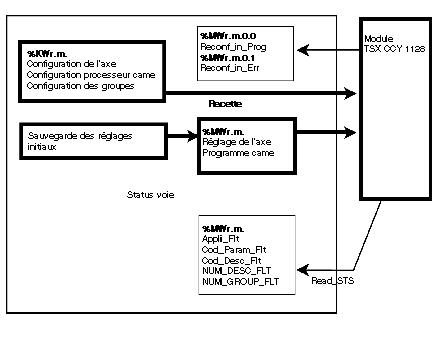

Transfert des données initiales de configuration et de réglage
Le transfert est effectué sur reprise à chaud, reprise à froid ou sur demande de reconfiguration à partir d’un terminal de programmation en mode connecté.
Le module passe en stop avant chaque transfert.
Mémoire du processeur
Compte-rendu de transfert
Pendant le transfert, le %MWr.m.0.0:15 Reconf_In_Prog est à 1.
A la fin de l’échange, le bit Recnf_err est mis à 1 si l’échange ne s’est pas passé correctement. La fonction READ_STS permet le rafraîchissement du status voie.
On y trouve les informations :
-
Appli_Flt : le module n’a pas les données de configuration et de réglage nécessaires à son fonctionnement.
-
Cod_Param_Flt : code d’erreur trouvé par le module sur une donnée de configuration ou de réglage de la partie .
-
Cod_Desc_Flt : code d’erreur trouvé par le module sur une donnée de configuration ou de réglage de la partie descripteur ou .
-
Num_Desc_Flt : code le numéro de piste ou de came qui contient une erreur de description.
-
Num_Group_Flt : code le numéro de groupe qui contient la piste ou la came qui contient une erreur de description.
