Configuration processeur came

Rôle

Cette opération permet de définir le comportement du et des sorties du module sur défaut.

Marche à suivre

Le tableau suivant décrit les opérations à effectuer :

Etape	Action

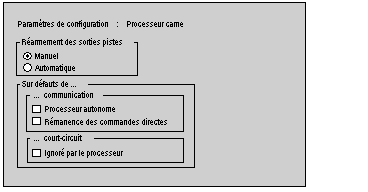

1	Cliquez dans le navigateur sur Processeur came. Résultat :
2	Choisissez le type de réarmement des sorties : Manuel ou Automatique. Lorsqu’une surintensité est détectée sur une sortie, celle-ci disjoncte, le réarmement de cette sortie peut être : Manuel : il peut être réalisé depuis l’écran de mise au point ou par application. Automatique : il s’effectue de manière automatique, 10 secondes après disjonction.
3	Choisissez le comportement du module processeur came sur défaut de communication entre le processeur automate et le module came électronique, voir tableau ci-dessous.
4	Choisissez le comportement du processeur came sur défaut de court-circuit : case non cochée et choix par défaut : le processeur came est mis en Stop si une sortie passe en défaut. ignoré par le processeur : la disjonction d’une des sorties pistes ne met pas en stop le processeur came.

Comportement du module sur défaut de communication

Le comportement du module sur défaut de communication entre le processeur automate et le module came électronique est résumé dans le tableau suivant :

Cases cochées	Etat processeur came	Etat des sorties logiques
aucune	passage en stop	mise à 0
Processeur autonome	fonctionnement normal, (reste en RUN)	mise à 0
Rémanence des commandes directes	passage en stop	égal aux dernières commandes directes transmises par le processeur automate;
Processeur autonome et Rémanence des commandes directes	fonctionnement normal, (reste en RUN)	ou logique entre : l’état des pistes associées (ou inverse si une inversion est demandée en paramètre de réglage) les dernières commandes directes transmises par le processeur automate

L’état réel d’une sortie physique est égal à l’état logique de la sortie ou à son inverse si la demande d’inversion a été faite en configuration du connecteur.
