Configuration du connecteur
(Traduction du document original anglais)
A propos de nous
Rôle
L'état logique des pistes est affecté aux sorties physiques du module.
La configuration des connecteurs permet d’appliquer électriquement sur une sortie l’état inverse :
Marche à suivre
Le tableau suivant décrit les opérations à effectuer :
Etape
Action
1
Cliquez à l’aide du bouton droit de la souris sur Connecteur 0 ou 1 dans le navigateur et sélectionnez Déverrouiller.
Résultat : la croix au dessus de l’icone du connecteur disparaît.
2
Double-cliquez dans le navigateur sur Connecteur 0 ou 1.

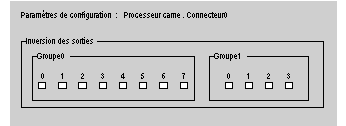

Résultat :
3
Cochez les cases des sorties à inverser
