Configuration d'un codeur incrémental
(Traduction du document original anglais)
A propos de nous
Rôle
La configuration d’un codeur incrémental permet de :
Marche à suivre
Le tableau suivant décrit les opérations à effectuer :
Etape
Action
1
Sélectionnez Codeur incrémental dans le champ Interface d’entrée de l’écran de configuration Acquisition.
2

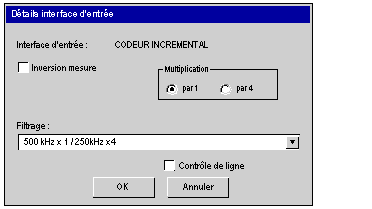

Cliquez sur Configuration pour faire apparaître la boite de dialogue suivante :
3
Choisissez le filtrage des entrées de comptage en fonction de la fréquence maximale délivrée par le codeur :
  • 125 kHz x1 / 125 kHz x4 permet un bon fonctionnement pour des fréquences inférieures à 125 kHz en entrée (avec ou sans multiplication par 4),
  • 500 kHz x1 / 250 kHz x4 correspond aux valeurs limites du module.
4
Cochez, si besoin, la fonction Inversion mesure.
Ce paramètre définit le sens d’évolution de la mesure par rapport au sens de rotation du codeur.
5
Validez, si besoin, la fonction Contrôle de ligne.
Cette fonction signale tout défaut électrique (rupture de ligne ou court-circuit) sur les liaisons avec codeur RS422.
Ne pas utilisez cette fonction avec un codeur à sortie Totem pole 10...30V.
6
Sélectionnez la multiplication par 1 ou par 4.
La multiplication par 4 permet d’avoir une résolution 4 fois plus grande que la résolution du codeur.
7
Appuyez sur Valider pour confirmer les choix effectués.
