Saisie des paramètres de configuration

(Traduction du document original anglais)

Configuration matérielle

La matérielle est la suivante :

Alimentation double format TSX PSY 5500,
Processeur double format TSX P57 204,
Module came électronique TSX CCY 1128 (à l’emplacement 3, rack 0),

Marche à suivre

Les étapes sont les suivantes :

Step	Action

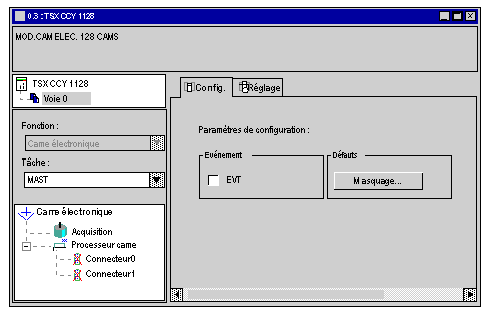

1	Sélectionnez le module TSX CCY 1128, à sa position n°3 dans le rack n°0. Double cliquez sur le module. Résultat : l’écran de configuration matérielle du module apparaît :
2	L’onglet Configuration est sélectionné. Double cliquez avec le clic gauche sur Acquisition dans la zone navigateur.
3	Choisissez Pour l’Interface d’entrée : Codeur incrémental. Pour le Format de Mesure : Type 1. Pour le Recalage de position sur Irec : Came courte Validez avec le bouton de la barre d’outils.
4	Cliquez sur l’onglet Réglage. Double cliquez avec le clic gauche sur Acquisition dans la zone navigateur. Validez avec le bouton de la barre d’outils.
5	Configurez 1024 pour le Nb points/cycle.
6	Cliquez sur l’onglet Configuration. Validez. Cliquez avec le clic droit sur Connecteur 0. Déverrouillez.
7	Cliquez sur l’onglet Réglage. Validez par oui. Double cliquez avec le clic gauche sur Connecteur 0. Double cliquez avec le clic gauche sur Groupe 0. Cliquez avec le clic droit sur piste 0. Activez. Cliquez avec le clic droit sur piste 0. Créez Came ... Choisissez 0. Validez par OK.

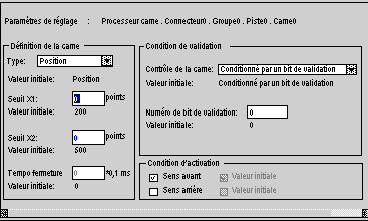

8	Double cliquez avec le clic gauche sur came 0. Résultat: l’écran des paramètres de réglage apparaît
9	Configurez pour SeuilX1:200, et pour SeuilX2: 500 Choisissez pour le Contrôle de la came (dans les Conditions de validation ): Conditionné par un bit de validation pour la Condition d’activation : Sens Avant Validez la configuration saisie par le bouton de la barre d’outil.

La configuration rassemble les données qui caractérisent la machine (invariant) et qui sont nécessaires au fonctionnement du module TSX CCY 1128.

Toutes ces informations sont stockées dans les la zone des constantes %KW de l'automate. L’application automate ne peut pas les modifier.

Fonctions du module qui permettent de calculer la mesure de la position de la machine.

Générateur d’impulsion à 2 signaux décalés de 90°. Celles ci sont produites en fonction du déplacement de l'axe et comptées par le module.

C'est la fonction du module qui permet de caler l'axe par rapport au zéro machine ou de synchroniser l'axe par rapport à une arrivée de pièce.

Le recalage force la mesure de position à une valeur prédéfinie par le paramètre « valeur de recalage » (comprise dans le domaine de points du cycle).

Le module permet de réaliser le recalage de façon systématique à chaque cycle ou sur un seul cycle. Ce recalage est toujours conditionné à l'entrée IREC.

La recette rassemble les données nécessaires au module pour piloter la machine sur une série de pièces. La recette peut être modifiée ou être totalement changée, par l'application automate. Toutes ces informations sont contenues dans les mots automate %MW zone mémoire réservée au module.

C'est l'état logique qui peut être appliqué à la sortie physique. Le nombre maximal de pistes est de 32.
