Présentation de l'exemple simple

Présentation de l’exemple simple

(Traduction du document original anglais)

Exemple

C’est la mise en oeuvre d’une sortie sur détection d’une . L’ utilisé est un axe rotatif de type 1.

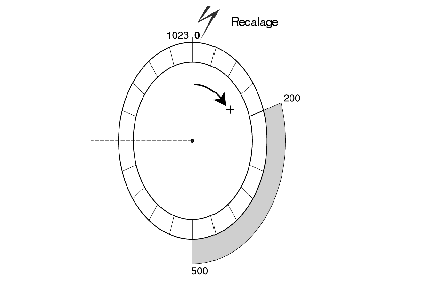

La came électronique est positionnée entre 200 et 500. Elle active la sortie 0 de la 0.

Came

Etat logique qui passe à 1 sur franchissement d’une valeur angulaire dans le cycle et qui repasse à 0 selon le type de came.

Une came est systématiquement associée à une seule piste. Plusieurs cames peuvent être associées à une même piste.

Axe

C’est l’ensemble des éléments externes qui contrôlent les déplacements de la machine (réducteur, codeur...).

Piste

C'est l'état logique qui peut être appliqué à la sortie physique. Le nombre maximal de pistes est de 32.
