Le signal d'entrée EPSR du codeur est comparable :
-
à une tension fixe générée en interne de 3,3 V si l'entrée Vref n'est pas connectée,
-
ou à une tension égale à 66 % de la tension enregistrée au niveau de l'entrée Vref, polarité positive de la tension d'alimentation du codeur.

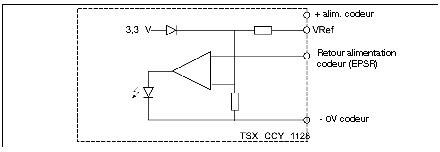

Schéma de la surveillance du retour de l’alimentation du codeur.
Le schéma ci-dessous représente la surveillance du retour de l'alimentation du codeur.
Utilisation de l'entrée VRef
Le tableau ci-dessous résume l'utilisation de l'entrée VRef en fonction de la tension d'alimentation du codeur.
|
Si
|
Alors
|
|
Le codeur utilise une alimentation 5 V
|
L'entrée Vref n'est pas connectée à l'alimentation positive du codeur.
Le signal EPSR est comparable à la tension interne de 3,3 V. OK si > 3,3 V
|
|
Le codeur utilise une alimentation 10…30 V.
|
L'entrée Vref est connectée à l'alimentation positive du codeur.
Le signal ESPR est comparable à 66 % de la tension d'alimentation du codeur. OK si >66 %
|

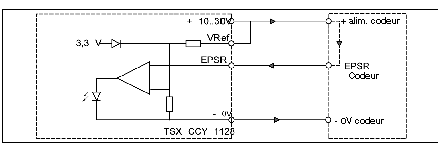

Schéma du processus de connexion d'un codeur à une alimentation 10…30 V
Le schéma ci-dessous représente le processus de connexion pour la surveillance du retour de l'alimentation du codeur si le codeur utilise une alimentation 10…30 V.

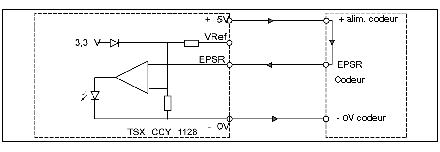

Schéma du processus de connexion d'un codeur à une alimentation 5 V
Le schéma ci-dessous représente le processus de connexion pour la surveillance du retour de l'alimentation du codeur si le codeur utilise une alimentation 5 V.

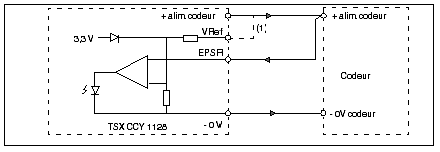

Schéma du processus de connexion si le codeur n'a pas de retour d'alimentation
Dans ce cas, l'entrée EPSR est connectée à l'alimentation positive du codeur.
