Connexion d'un codeur absolu SSI au TSX CCY 1128
(Traduction du document original anglais)
Brochage du connecteur SUB-D 15 points du module
Le brochage du connecteur SUB-D 15 points du module pour la connexion à un codeur absolu SSI est le suivant :
Représentation (vue de face)
N° broche
Signal
Désignation
1
données SSI positives
Entrée codeur, données SSI positives (5 VCC)
2
données SSI négatives
Entrée codeur, données SSI négatives
3
-
-
4
-
-
5
-
-
6
CLK +
Sortie codeur, CLK SSI positif (5 VCC)
7
10-30 V
Sortie alimentation codeur (+ 10-30 VCC)
8
0 V
Sortie alimentation codeur (- 0 VCC)
9
-
-
10
-
-
11
-
-
12
-
-
13
EPSR
Sortie positif retour alimentation codeur. Reçoit du codeur le retour du positif de l'alimentation qui permet au module de s'assurer de la présence du codeur.
14
CLK -
Sortie codeur, CLK SSI négatif
15
5 V
Sortie alimentation codeur (+ 5 VCC)
Schéma des entrées codeurs de données SSI du module
Le schéma suivant présente les entrées codeur de données SSI utilisée avec un codeur absolu SSI équipé des éléments suivants :
NOTE : l'entrée de données SSI utilise une surveillance de ligne différentielle.

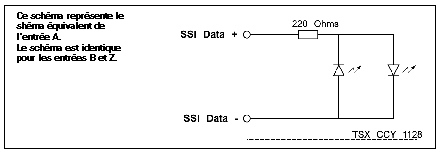

Schéma de l'entrée A :

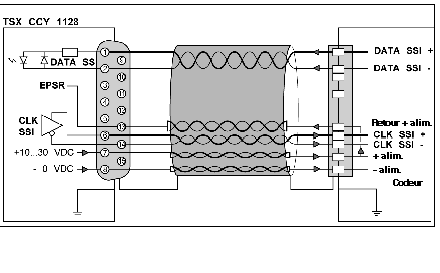

Figure présentant la connexion d'un codeur absolu SSI
Le schéma ci-dessous décrit le processus de connexion d'un codeur absolu SSI avec une liaison série, une alimentation 10-30 VCC et des sorties avec émetteurs de ligne RS 422 standard.
Recommandations
ATTENTION
ENDOMMAGEMENT DU CODEUR - CONFIGURATION DU BROCHAGE
Avant de connecter le codeur au module, contrôlez le brochage selon les indications du fabricant du codeur.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
