Le raccordement de l’alimentation du codeur s’effectue :
-
soit par l’intermédiaire d’une interface de câblage TELEFAST ABE‐7H16R20, elle‐même raccordée au module par un câble TSX CDP ••3.
-
soit directement par l’intermédiaire d’un toron précâblé TSX CDP •01

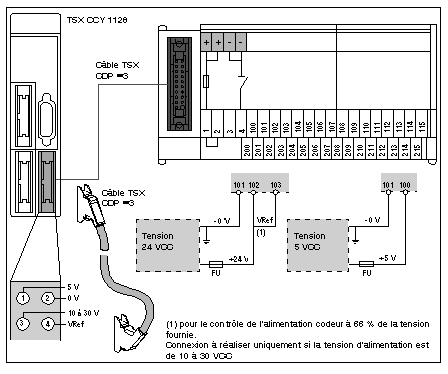

Schéma de principe du raccordement de l’alimentation codeur à l’interface TELEFAST
La figure ci-dessous présente le raccordement de l’alimentation codeur :
-
soit en 24 VCC, pour codeur avec plage d’alimentation de 10 à 30 VCC ;
-
soit en 5 VCC, pour codeur avec alimentation 5 VCC.
Catalogue des câbles de raccordement TSX CDP ••3
Le tableau ci-dessous indique les différentes références des câbles de raccordement du TELEFAST au module et leurs longueurs respectives.
|
Références de câbles
|
Longueur de câbles
|
|
TSX CDP 053
|
0,5 mètre
|
|
TSX CDP 103
|
1 mètre
|
|
TSX CDP 203
|
2 mètres
|
|
TSX CDP 303
|
3 mètres
|
|
TSX CDP 503
|
5 mètres
|

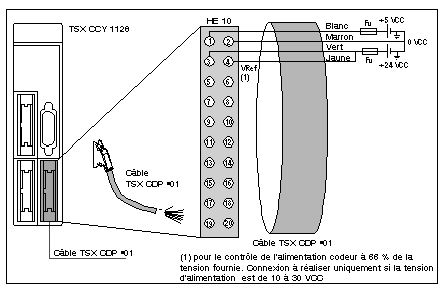

Schéma de principe du raccordement de l’alimentation avec un toron précâblé TSX CDP •01
La figure ci-dessous présente le raccordement de l’alimentation codeur :
-
soit en 24 VCC, pour codeur avec plage d’alimentation de 10 à 30 VCC ;
-
soit en 5 VCC, pour codeur avec alimentation 5 VCC.
Catalogue des câbles de raccordement TSX CDP •01
Le tableau ci-dessous indique les différentes références des câbles de raccordement du TELEFAST au module et leurs longueurs respectives.
|
Référence des câbles
|
Longueur des câbles
|
|
TSX CDP 301
|
3 mètres
|
|
TSX CDP 501
|
5 mètres
|
-
Longueur maximale des fils entre les sorties alimentation et les points de raccordement sur le TELEFAST : obligatoirement inférieure à 0,5 mètre
-
Protections sur le + de l'alimentation : bien que le module intègre plusieurs systèmes de protection contre les erreurs de câblage et les court‐circuits accidentels sur les câbles, il est impératif d’installer sur le + de l'alimentation un fusible (Fu) de calibre 1 A maximum et à fusion rapide.
-
Mise à la masse mécanique de l'alimentation 0 V : au plus prés de la sortie de l’alimentation.
