Connexion d'un codeur incrémental à sorties Totem Pole au TSX CCY 1128
(Traduction du document original anglais)
A propos de nous
Brochage du connecteur SUB-D 15 points du module
Le brochage du connecteur SUB-D 15 points du module pour la connexion à un codeur incrémental à sorties Totem Pole est le suivant :
Représentation (vue de face)
N° broche
Signal
Désignation
1
-
-
2
A-
Entrée à connecter au codeur 0 V
3
B+ 24 V
Entrée codeur, impulsion B+ (10-30 VCC)
4
-
-
5
Z-
Entrée à connecter au codeur 0 V
6
-
-
7
10-30 V
Sortie alimentation codeur (+ 10-30 VCC)
8
0 V
Sortie alimentation codeur (- 0 VCC)
9
A+ 24 V
Entrée codeur, impulsion A+ (10-30 VCC)
10
-
-
11
B-
Entrée à connecter au codeur 0 V
12
Z+ 24 V
Entrée codeur, zéro mémorisation impulsion Z+ (10-30 VCC)
13
EPSR
Sortie positif retour alimentation codeur. Reçoit du codeur le retour du positif de l'alimentation qui permet au module de s'assurer de la présence du codeur.
14
-
-
15
5 V
Sortie alimentation codeur (+ 5 VCC)
Schéma des entrées codeurs A, B et Z du module
Le schéma suivant présente une entrée codeur A, B ou Z utilisée avec un codeur incrémental installé comme suit :
NOTE :
  • l'assemblage différentiel n'est pas possible, la polarité négative de chaque entrée (A-, B- et Z-) doit être reliée au codeur 0 V, et les entrées positives (A+, B+ et Z+) aux sorties du codeur A+, B+ et Z+.
  • Aucun contrôle de ligne.

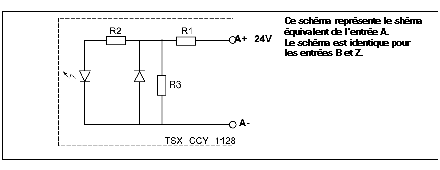

Schéma de l'entrée A

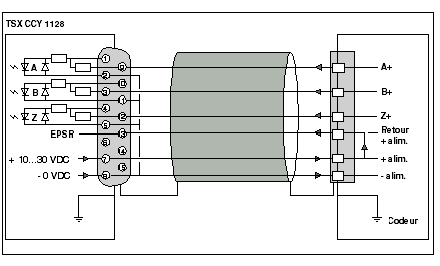

Schéma du principe de connexion du codeur
Le schéma ci-dessous décrit le processus de connexion d'un codeur incrémental aux sorties Totem Pole, avec une alimentation 10-30 VCC.
Recommandations
ATTENTION
ENDOMMAGEMENT DU CODEUR - CONFIGURATION DU BROCHAGE
Avant de connecter le codeur au module, contrôlez le brochage selon les indications du fabricant du codeur.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
