Connexion d'un codeur incrémental à sorties RS422 au TSX CCY 1128
(Traduction du document original anglais)
A propos de nous
Brochages du connecteur SUB-D 15 points du module
Le brochage du connecteur SUB-D 15 points du module pour la connexion à un codeur incrémental à sorties RS 422 est le suivant :
Représentation (vue de face)
N° broche
Signal
Désignation
1
A+ 5 V
Entrée codeur, impulsion A+ (5 VCC)
2
A-
Entrée codeur, impulsion A-
3
-
-
4
Z+ 5 V
Entrée codeur, zéro mémorisation impulsion Z+ (5 VCC)
5
Z-
Entrée codeur, zéro mémorisation impulsion Z-
6
-
-
7
10-30 V
Sortie alimentation codeur (+ 10-30 VCC)
8
0 V
Sortie alimentation codeur (- 0 VCC)
9
-
-
10
B+
Entrée codeur, impulsion B+ (5 VCC)
11
B-
Entrée codeur, impulsion B-
12
-
-
13
EPSR
Sortie positif retour alimentation codeur. Reçoit du codeur le retour du positif de l'alimentation qui permet au module de s'assurer de la présence du codeur.
14
-
-
15
5 V
Sortie alimentation codeur (+ 5 VCC)
Schéma des entrées codeurs A, B et Z du module
Le schéma suivant présente une entrée codeur A, B ou Z utilisée avec un codeur incrémental installé comme suit :
NOTE : chaque entrée A, B et Z utilise un contrôle de ligne différentielle.
Schéma de l'entrée A
Schéma du principe de connexion

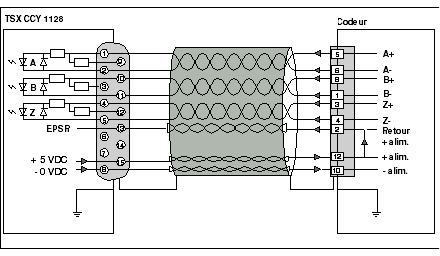

Le schéma ci-dessous décrit le processus de connexion d'un module TSX CCY 1128 à un codeur incrémental à sorties RS 422 et alimentation 5 VCC.
Recommandations
Lors de la connexion, appliquez les recommandations suivantes :
ATTENTION
ENDOMMAGEMENT DU CODEUR - CONFIGURATION DU BROCHAGE
Avant de connecter le codeur au module, contrôlez le brochage selon les indications du fabricant du codeur.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
