Interfaces de raccordement
Le connecteur SUB-D 15 points, situé en face avant du module, permet de connecter le codeur et le module. Ce connecteur rapporte :
-
tous les signaux en provenance et à destination du codeur,
-
la source d'alimentation du codeur, qui est également connectée :
-
soit par une interface de câblage TELEFAST ABE-7H16R20,
-
soit directement par l’intermédiaire d’un toron précâblé TSX CDP •01.
La conception du module permet de connecter le codeur à 5 V c.c. ou à 10…30 V c.c.

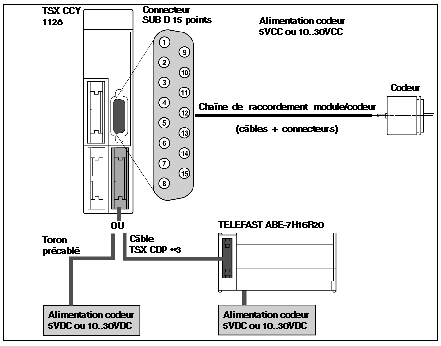

La figure ci-dessous présente les principes de connexion d'un codeur à un module TSX CCY 1128.
