Mode manuel (Manu)
(Traduction du document original anglais)
Présentation

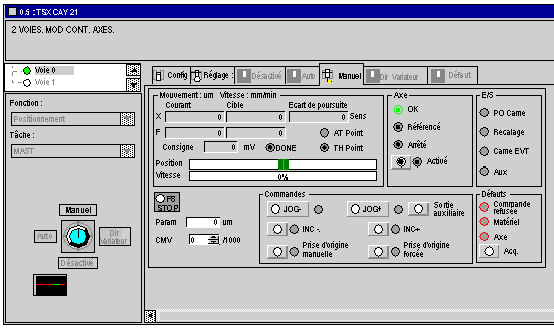

Le mode manuel permet de contrôler directement le mouvement d'un mobile à partir de l'écran de mise au point. Pour ce faire, vous devez utiliser les commandes JOG+, JOG- et INC+.
Description du champ Mouvement/Vitesse
Le tableau suivant décrit les zones d'affichage du champ Mouvement/Vitesse :
Zone d'affichage
Description
Courant X
Affiche la position du mobile via l'unité de mesure définie dans la configuration.
Cible X
Affiche la consigne de position du mobile (position cible)
Ecart de poursuite X
Affiche l'écart entre la position de consigne calculée et la position réelle du mobile (écart de poursuite)
Courant F
Affiche la vitesse du mobile via l'unité de mesure définie dans la configuration.
Cible F
Affiche la vitesse de consigne du mobile : vitesse cible (vitesse manuelle modifiée par le coefficient CMV)
Consigne
Affiche (en mV) la valeur de consigne appliquée à la sortie analogique
Position
Le bargraphe montre la progression du mobile dans les limites définies dans l'écran de configuration. Ce bargraphe est vert et devient rouge en cas de dépassement des limites
Vitesse
Ce bargraphe décrit la vitesse des mobiles par rapport à une vitesse maximale exprimée en pourcentage. Ce bargraphe est vert et devient rouge en cas de dépassement de la vitesse maximale
Le tableau suivant montre les voyants pour le champ Mouvement/Vitesse :
Voyant
Etat
Indication
Sens +
Sens -
/
Indique que la pièce se déplace dans un sens positif
Indique que la pièce se déplace dans un sens négatif
Point AT
Allumé
Indique que le mouvement en cours est terminé et que le mobile figure dans la fenêtre au point (avec les commandes INC+ ou INC-)
DONE
Allumé
Indique que le mouvement en cours est terminé
Point TH
Allumé
Indique que la consigne théorique a été atteinte
Description du champ Axe
Le tableau suivant décrit les zones d'affichage et de commande du champ Axe :
Voyant/Bouton
Etat
Indication
OK
Allumé
L'axe est en état opérationnel (aucun défaut bloquant)
Référencé
Allumé
Axe référencé
Arrêté
Allumé
Mobile à l'arrêt
Activé
/
Ce bouton permet de contrôler l'activation du relais de variateur de vitesse
Description du champ E/O
Le tableau suivant décrit les zones d'affichage du champ E/O :
Voyant
Indication
PO Came
Etat du signal (0 ou 1) sur l'entrée Prise d'origine
Recalage
Etat du signal (0 ou 1) sur l'entrée Recalage
Evénement came
Etat du signal (0 ou 1) sur l'entrée Evénement
Aux
Etat du signal (0 ou 1) sur la sortie auxiliaire
1 = voyant allumé, 0 = voyant éteint
Description des commandes
Le tableau suivant décrit la zone des commandes :
Commande
Description
ARRET
Arrête le mobile en fonction de la décélération définie dans la configuration
Param
Utilisé pour saisir la valeur d'un mouvement incrémental (commande INC+ ou INC-) ou une prise d'origine forcée
CMV
Permet d'entrer une valeur de 0 à 2 000 correspondant au coefficient de multiplication de la vitesse (0,000 à 2 000 dans des intervalles de 1/1 000)
Description du champ Commandes
Le tableau suivant décrit les boutons du champ Commandes :
Commande
Description
JOG-
Commande permettant de déplacer un affichage dans un sens négatif (1)
JOG+
Commande permettant de déplacer un affichage dans un sens positif (1)
INC-
Commande de mouvement incrémental dans un sens négatif sur une distance définie dans le champ Param
INC+
Commande de mouvement incrémental dans un sens positif sur une distance définie dans le champ Param
Prise d'origine manuelle
Avec un codeur incrémental, prise d'origine manuelle et ordre de recherche. La position courante prend la valeur Valeur PO définie dans l'écran de réglage, avec la prise d'origine trouvée en fonction du type défini dans la configuration.
Prise d'origine forcée
Ordre de prise d'origine forcé avec codeur incrémental. La position courante est forcée sur la valeur définie dans le champ Param.
Ce type de prise d'origine ne décale pas le mobile
Annulation de référence
Pour pouvoir décaler le mobile sans défaut d'arrêt logiciel : franchissement d'axe non référencé avec un codeur absolu
Référencement
Avec codeur absolu dans offset direct, ordre de franchissement d'axe référencé
Calcul offset
Avec un codeur absolu en offset assisté, déclenchez le calcul d'offset du codeur pour faire coïncider la position courante avec la valeur dans les unités de longueur saisies dans le champ Param. L'axe est référencé à la fin de ce calcul.
Sortie auxiliaire
Définit la sortie auxiliaire sur 1 ou 0
(1) Ces commandes restent actives tant que vous appuyez sur le bouton. Elles permettent de dégager le mobile des arrêts logiciels (après acquittement d'un défaut).
Description du champ Défauts
Ce tableau décrit les zones d'affichage et de commande du champ Défauts :
Voyant/Bouton
Etat
Indication
Commande refusée
Allumé
Dernière commande refusée
Matériel
Allumé
Défaillance matérielle externe (par exemple, codeur, variateur de vitesse, sorties, etc.)
Axe
Allumé
Défaut applicatif (par exemple, écart de poursuite, arrêt logiciel, etc.)
Acq.
/
Bouton d'acquittement du défaut. L'activation de ce bouton acquitte tous les défauts ayant disparu
