Mode automatique (Auto)
(Traduction du document original anglais)
Présentation

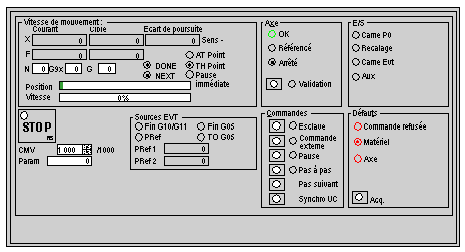

Le mode automatique permet d'exécuter les fonctions SMOVE.
Description du champ Mouvement/Vitesse
Le tableau suivant décrit les zones d'affichage du champ Mouvement/Vitesse :
Zone d'affichage
Description
Courant X
Affiche la position du mobile via l'unité de mesure définie dans la configuration.
Cible X
Affiche la position de consigne du mobile : position cible (définie dans l'instruction) (1)
Ecart de poursuite X
Affiche l'écart entre la position de consigne calculée et la position réelle du mobile (écart de poursuite).
Courant F
Affiche la vitesse du mobile via l'unité de mesure définie dans la configuration.
Cible F
Affiche la vitesse de consigne du mobile : vitesse cible (vitesse définie par le coefficient CMV dans l'instruction modulée) (2)
N / G9x / G
Ces champs affichent l'instruction en cours d'exécution.
N = numéro de l'état, G9x = type de mouvement, G = code d'instruction
Position
Le bargraphe montre la progression du mobile dans les limites définies dans la configuration. Ce bargraphe est vert et devient rouge en cas de dépassement des limites
Vitesse
Ce bargraphe décrit la vitesse du mobile par rapport à une vitesse maximale exprimée en pourcentage. Ce bargraphe est vert et devient rouge en cas de dépassement de la vitesse maximale
NOTE : Le nombre de chiffres de l'affichage est limité à 10. Une ligne de points () est affichée pour les valeurs supérieures.
(1) Affiche le nombre de mémorisations (1 ou 2) pour l'instruction G07
(2) Affiche le timeout pour l'instruction G05
Le tableau suivant montre les voyants pour le champ Mouvement/Vitesse :
Voyant
Etat
Indication
Sens +
Sens -
/
Indique que la pièce se déplace dans un sens positif
Indique que la pièce se déplace dans un sens négatif
DONE
Allumé
Indique que le ou les mouvements en cours sont terminés
NEXT
Allumé
Indique que le module est prêt à recevoir une commande de mouvement
AT Point
Allumé
Indique que le mouvement en cours est terminé et que le mobile figure dans la fenêtre au point (pour les instructions avec arrêt)
TH Point
Allumé
Indique que la consigne théorique a été atteinte
Pause immédiate
Allumé
Indique que la fonction de pause immédiate a été activée (le coefficient CMV est défini sur 0)
Description du champ Axe
Le tableau suivant décrit les zones d'affichage et de commande du champ Axe :
Voyant/Bouton
Etat
Indication
OK
Allumé
L'axe est en état opérationnel (aucun défaut bloquant)
Référencé
Allumé
Axe référencé
Arrêté
Allumé
Mobile à l'arrêt
Activé
/
Ce bouton permet de contrôler l'activation du relais de variateur de vitesse
Description du champ E/S
Le tableau suivant décrit les zones d'affichage du champ E/S :
Voyant
Indication
PO Came
Etat du signal (0 ou 1) sur l'entrée Prise d'origine
Recalage
Etat du signal (0 ou 1) sur l'entrée Recalage
Came Evt
Etat du signal (0 ou 1) sur l'entrée Evénement
Aux
Etat du signal (0 ou 1) sur la sortie auxiliaire
1 = voyant allumé, 0 = voyant désactivé
Description des commandes
Le tableau suivant décrit la zone des commandes :
Commande
Description
STOP
Arrête le mobile en fonction de la décélération définie dans la configuration
Param
Permet d'entrer des valeurs externes (fonction de suivi de la position)
CMV
Permet d'entrer une valeur de 0 à 2 000 correspondant au coefficient de multiplication de la vitesse (0,000 à 2 000 dans des intervalles de 1/1 000)
Description du champ des sources d'événements
Ce tableau décrit les zones d'affichage du champ Sources d'événements :
Voyant
Etat
Indication
PRef
Allumé
Indique la mémorisation de la position PREF (1)
PRef1
/
Ce champ affiche la position PREF1 mémorisée (1)
PRef2
/
Ce champ affiche la position PREF2 mémorisée (1)
Fin G10/G11
Allumé
Indique l'arrivée d'un événement lors de l'exécution de l'instruction G10 ou G11
Fin G05
Allumé
Indique que l'exécution de l'instruction G05 est terminée
TO G05
Allumé
Indique que le timeout défini dans l'instruction G05 s'est écoulé
(1) A condition qu'une tâche de traitement événementiel ait été associée à la commande G07.
Il n'y a aucun indicateur associé à l'événement Franchissement du modulo.
Description du champ Commandes
Le tableau suivant décrit les boutons du champ Commandes :
Commande
Description
Esclave
Modifie l'axe pour utiliser le mode esclave (esclave d'un autre axe). L'axe 0 ne peut pas être défini pour utiliser le mode suiveur axe
Commande externe
Modifie l'axe en esclave d'une consigne périodique
Pause
Commande l'arrêt du mobile à la fin d'un mouvement avec un arrêt dans la progression
Pas à pas
Modifie l'axe pour utiliser le mode Pas à pas
Pas suivant
En mode Pas à pas, active le mouvement d'attente
Synchro UC
Déclenche un événement PLC
Description du champ Défauts
Ce tableau décrit les zones d'affichage et de commande du champ Défauts :
Voyant/Bouton
Etat
Indication
Commande refusée
Allumé
Dernière commande refusée
Matériel
Allumé
Défaut matériel externe (par exemple, codeur, variateur de vitesse, sorties, etc.)
Axe
Allumé
Défaut applicatif (par exemple, écart de poursuite, butées logicielles, etc.)
Acq.
/
Bouton d'acquittement du défaut. L'activation de ce bouton acquitte tous les défauts ayant disparu
