Mode mesure (Off)
(Traduction du document original anglais)
A propos de nous
Présentation
Dans ce mode, la voie de pilotage d'axe renseigne uniquement sur la position et les vitesses courantes. Le mouvement du mobile n'est pas contrôlé.
La boucle de position est inopérante et le variateur de vitesse active le déverrouillage du relais quel que soit son état, le variateur de vitesse active le bit ENABLE (%Qxy.i.9).

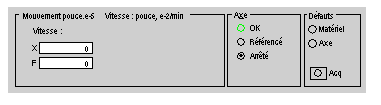

Description du champ Mouvement/Vitesse
Ce tableau décrit les zones d'affichage du champ Mouvement/Vitesse :
Zone d'affichage
Description
X
Affiche la position du mobile via l'unité de mesure définie dans la configuration.
F
Affiche la vitesse du mobile via l'unité de mesure définie dans la configuration.
Description du champ Axe
Ce tableau décrit les zones d'affichage du champ Axe :
Voyant
Etat
Indication
OK
Allumé
L'axe est en état Opérationnel (aucun défaut bloquant)
Référencé
Allumé
Axe référencé
Arrêté
Allumé
Mobile à l'arrêt
Description du champ Défauts
Ce tableau décrit les zones d'affichage et de commande du champ Défauts :
Voyant/Bouton
Etat
Indication
Matériel
Allumé
Défaut matériel externe (par exemple, codeur, variateur de vitesse, sorties, etc.)
Axe
Allumé
Défaut applicatif (par exemple, écart de poursuite, butées logicielles, etc.)
Acq.
/
Bouton d'acquittement du défaut. L'activation de ce bouton acquitte tous les défauts ayant disparu
