Description des écrans de mise au point

Présentation

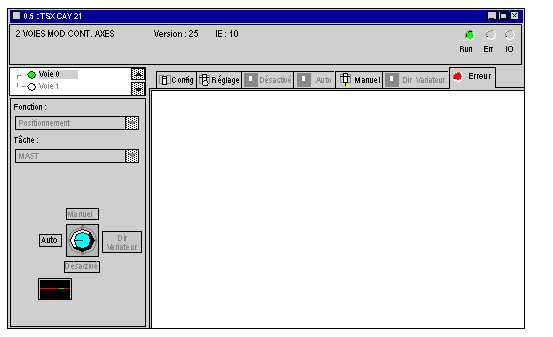

Les écrans de mise au point ont une partie commune comme indiqué ci-après :

Zone module

Le tableau suivant décrit la zone Module :

Voyant	Etat	Indication
RUN	Allumé	Module en cours de fonctionnement
ERR	Allumé Clignotant	Module inopérant Défaut de communication
E/S	Allumé	Défaut matériel externe (par exemple, codeur, variateur de vitesse, sorties)
DIAG	Allumé	Module en défaut. Le fait de cliquer sur l'onglet associé permet d'afficher une fenêtre de diagnostic du module pour indiquer la source du défaut.

Zone voie

Outre les champs Choix des axes et Fonction (communs à tous les écrans), cette zone comporte les commandes et voyants suivants :

Commande	Fonction
	Bouton de sélection du mode opératoire Si vous voulez modifier le mode opératoire, cliquez sur le nom du nouveau mode à sélectionner (ou cliquez autant de fois que nécessaire sur le bouton). En utilisant le clavier, sélectionnez le bouton à l'aide de la touche Tab, puis appuyez autant de fois que nécessaire sur la barre d'espace. Il est également possible d'accéder aux modes opératoires via le menu Afficher. Une fois le mode sélectionné pris en compte par le module, la zone de surveillance des mouvements pour ce mode est affichée. Attention : Même si elle est sélectionnée, la voie du module peut ne pas prendre le mode en compte (par exemple, si l'automate n'est pas en mode STOP).
	Menu des commandes de forçage Si un objet peut être forcé, le fait de cliquer avec le bouton droit sur le bouton correspondant (1) affiche un menu (2) qui permet d'accéder aux commandes de forçage : Forcer à 0, Forcer à 1 ou Déforçage. Une fois qu'une commande a été cliquée pour être sélectionnée, le forçage est appliqué et l'état de forçage est indiqué par le bouton (3) : F pour forçage à 0 F en vidéo inverse pour forçage à 1 Le bouton Déforçage global dans la zone Module est utilisé pour annuler le forçage d'un ensemble d'objets forcés.
	Cette zone affiche un récapitulatif (avec un arrière-plan sur certains points semblable à un oscilloscope) de la valeur de la sortie analogique. Cette valeur est comprise entre +10 V et –10 V.
CHi	Allumé : axe non défectueux configuré (voie) Clignotant : axe en défaut Eteint : axe non configuré
DIAG	Allumé : défaut sur la voie. En appuyant sur le bouton associé à ce voyant, une boîte de dialogue apparaît, qui spécifie la source du défaut.
