Caractéristiques des entrées auxiliaires
|
|
|
(Traduction du document original anglais)
|
|
Caractéristiques des entrées auxiliaires
|
|
|
(Traduction du document original anglais)
|
|
Caractéristiques électriques
|
Symbole
|
Valeur
|
Unité
|
|---|---|---|---|
|
Tension nominale
|
Un
|
24
|
V
|
|
Tensions limites (1)
(ondulation incluse)
|
U1
Utime (*)
|
19 à 30
34
|
V
|
|
Courant nominal
|
Entrée
|
8
|
mA
|
|
Impédance d'entrée (à Unom)
|
Re
|
3
|
kΩ
|
|
Tension pour l'état " activé "
|
Uon
|
>=11
|
V
|
|
Courant à Uon (11 V)
|
Ion
|
>6
|
mA
|
|
Tension pour l'état " désactivé "
|
Uoff
|
<5
|
V
|
|
Courant d'état " désactivé "
|
Ioff
|
<2
|
mA
|
|
Immunité désactivée -->activée (pour I0, I2 et I3)
(pour I1)
|
ton
|
0,1 à 0,2
1 à 4
|
ms
ms
|
|
Entrée EVT (sur G07)
|
codeur incrémental : 1 μs
codeur absolu : ≤ 400 μs
|
||
|
Rigidité diélectrique avec la connexion à la terre
|
1 500 V eff 50/60 Hz pour 1 mn
|
||
|
Compatibilité CEI avec les capteurs
|
type 2
|
||
|
Compatibilité DDP 2 fils/3 fils
|
tous les capteurs de proximité fonctionnent à 24 VCC
|
||
|

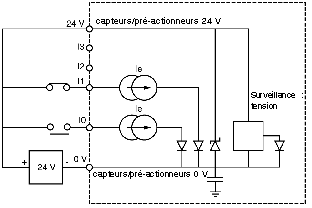

Type d'entrée
|
conduites de courant
|
||
|
Type de logique
|
Positive (commun plus)
|
||
