Caractéristiques des entrées de comptage

Schéma

Exemple d'entrée A :

Caractéristiques

Le tableau suivant présente les caractéristiques des entrées de comptage :

Caractéristiques électriques	Symbole	Valeur	Unités
Tension nominale	Un	+/- 5	V
Tension limite	U1	+/- 5,5	V
Courant nominal	Entrée	+/- 18	mA
Impédance d'entrée (sous 5 V)	Re	270	Ohms
Tension pour l'état « activé »	Uon	>= +2,4	V
Courant d'état « activé »	Ion	> +3,7	mA
Tension pour l'état « désactivé »	Uoff	<1,2	V
Courant d'état « désactivé »	Ioff	<1	mA
Vérification du retour de la tension codeur/capteur	Vérification de présence

Compatibilité des entrées A, B, Z

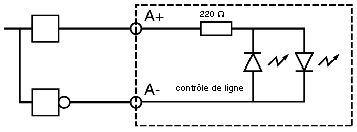

Sorties du transmetteur de ligne RS 422 / RS 485, contrôle de ligne de différentiel de boucle de courant de 7 mA sur chaque entrée :

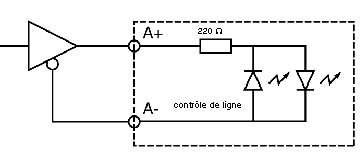

Sorties complétées par une alimentation totem pole de 5 V. Contrôle de ligne de différentiel sur chaque entrée :

Caractéristiques du retour + alimentation des entrées de codeur

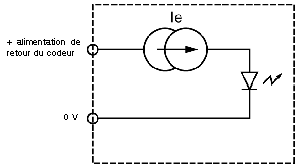

Illustration :

Tableau des caractéristiques :

Caractéristiques	Symbole	Valeur	Unités
Tension pour l'état activé (OK)	Uok	> 2,5	V
Limites de tension	Umax	30	V
Courant d'entrée (2,5 < Uok < 30)	Imax	3	mA

Tant que l'entrée est active, la présence du codeur est détectée.
