Le modulo est applicable avec une machine infinie lorsque la mesure de position se déplace entre 0 et modulo.

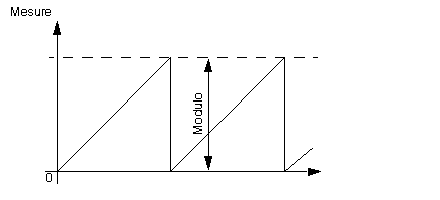

La mesure progresse comme suit :
Pour le paramètre Modulo max., vous devez entrer la valeur de modulo en points de codeur. L'équivalent en unités utilisateur s'affiche automatiquement dans le champ suivant.
Modulo max. définit ainsi la limite supérieure autorisée pour le paramètre Modulo ajustable. Les valeurs entrées pour Modulo et les paramètres associés dépendent du type de codeur utilisé.
Le modulo est toujours une puissance de 2 parce qu'il est défini par le nombre de bits de données du codeur de trame SSI. Donc, au lieu d'entrer le nombre de bits du modulo, vous devez entrer la puissance de 2 correspondante.
Par exemple, pour une valeur de Modulo max. de 4 096, vous devez entrer la valeur 12 (parce que 4 096 = 212).
Butées en fonction de la résolution
Les valeurs de butée de Modulo max. sont également limitées en fonction de la valeur de résolution choisie :
|
Type de codeur
|
Butées
|
|
Codeur incrémental
|
1 000 -> 6 x 108 / RESOL
limité à 16 x 106
|
|
Codeur absolu
|
n : 12 -> 23 (sous condition 2n x RESOL < 6 x 108)
|
