Le module est alimenté via un connecteur de borne à 8 pôles. Deux types de connecteurs de borne sont disponibles :
-
à vis,
-
à attaches à ressort.
Des bornes à vis peuvent être utilisées avec un câble de section maximum de 2,5 mm2 (12 AWG). Elles sont fournies par jeu de trois. La référence est 170 XTS 011 00.
Version à attaches à ressort
Des bornes à attaches à ressort peuvent être utilisées avec un câble de section maximum de 1,5 mm2 (14 AWG). Elles sont fournies par jeu de trois. La référence est 170 XTS 012 00.
Ce module est utilisé à la fois dans des plages de tension dangereuses et inoffensives. Pour des raisons de sécurité, codez les connecteurs de borne et le module d'alimentation pour éviter tout échange accidentel des borniers.
Pour réaliser le codage décrit ci-dessous, commandez le kit de codage 170 XCP 200 00. Cet ensemble contient des clés et des peignes de codage.

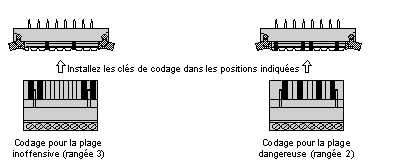

Installez les clés de codage aux positions indiquées dans le schéma suivant :
Montage des connecteurs de borne
Pour monter un connecteur de bornes, insérez-le dans le connecteur à broches du module.
Montage des connecteurs de borne
Pour retirer un connecteur de bornes, appuyez sur les deux extracteurs, tel qu'illustré ci-dessous :
DANGER
