Caractéristiques
Traduction de la notice originale
Vue d'ensemble
Cette section décrit les caractéristiques du module d'alimentation 170 CPS 111 00.
Caractéristiques générales
Type de module
Alimentation
Tension d'entrée nominale
230 Vca ou 120 Vca (sélectionnable par pontage)
Tension de sortie nominale
24 Vcc
Courant de sortie maximal (isolé)
0,7 A
Circuit de protection
Entrées
Disjoncteur à restauration automatique
Sorties
Protection contre les surtensions : limitée par une diode transzorb (type : SM6T30A)
Protection contre les surcharges : limitée par courant thermique (si la limite par courant thermique répond, la tension d'entrée doit être désactivée et réactivée pour relancer le procédé).
Puissance
Fréquence
Tension d'entrée
50/60 Hz + 5 %
Fréquence de l'amplificateur à découpage interne
90 ... 110 kHz
Puissance
Efficacité
Généralement 0,76 pour IA = 0,7 A
Puissance apparente
Généralement 32 VA pour IA = 0,7 A
Puissance réelle
Généralement 21 W pour IA = 0,7 A
Isolement
Tension d'entrée/sortie
L, N, PE isolés d' UB, M
Entre l'alimentation de la base et la terre
500 Vcc, 1 min
Entre les voies d'entrée et la terre
500 Vcc, 1 min
Fusibles
Interne (non remplaçable par l'utilisateur)
Disjoncteur interne à restauration automatique
Externe
F1 externe min. : pour 230 Vca, 0,315 A, à action retardée
F1 externe min. : pour 120 Vca, 0,63 A, à action retardée
Informations sur les défauts
Entrées
Aucune
Sorties
Voyant d'état vert indiquant une tension de sortie ok
Dimensions physiques
Largeur
74,2 mm
Profondeur
40 mm
Longueur
141,5 mm
Conditions environnementales
Réglementations
VDE 0160, UL 508
Températures ambiante et de fonctionnement admissibles
GUF (-40 à +60 °C) conforme à la norme DIN 40040, reportez‐vous à la courbe de réduction pour convection autorisée, l'orientation de fonctionnement est verticale
Température de stockage admissible
-40 ... + 85 °C
Puissance dissipée interne
Approximativement 1,2 + 5 x IA (en W, IA en A)
Immunité au bruit
EN 50081-2
Classification en matière de sécurité
Classe 1 (VDE 0160, IEC 1131‐2)
Tension d'entrée en courant alternatif
Sélectionnable par pontage
Tension d'entrée
EX - EY sans pontage
L/N = 230 Vca
EX - EY avec pontage
L/N = 120 Vca
Seuils
Avec pontage
100 V eff -15 % à 120 V eff +10 %
Sans pontage
230 V eff -15 % à 240 V eff +10 %
Panne de courant
Perte de demi‐onde à
100 V eff -15 %
Min. d'une demi‐onde à
>= 100 V eff
Min. d'une demi‐onde à
230 V eff -15 %
Courant d'entrée
Pour 85 V eff
Généralement 0,366 A eff, IA = 0,7 A
Pour 170 V eff
Généralement 0,188 A eff, IA = 0,7 A
Pour 230 V eff
Généralement 0,188 A eff, IA = 0,7 A
Alimentation secteur
I2T
0,3 A2s
IT
0,02 As

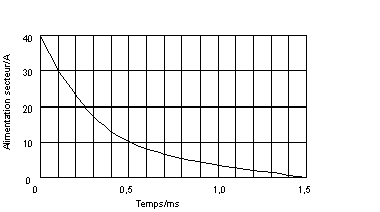

Courbe de l'alimentation du courant de choc
Le graphique suivant représente l'alimentation du courant de choc pour 120 Vca + 10 % ou 240 Vca + 10 %.
Tension de sortie en courant continu
Nombre
1 x UB = 24 Vcc, 0,7 A max., isolée
Seuils
UBmin
21 Vcc
UBmax
30 Vcc
Courant de sortie
IA
0 ... 0,7 A
Ondulation de sortie
Standard
150 mV/p-p (20 MHz max.)
Max.
250 mV/p-p (20 MHz max.) - mesurée à l'aide d'un condensateur 0,1 microF
Régulation de tension
Généralement +500 mV pour 0,7 A à partir de 0,35 A
Généralement -500 mV pour 0,35 A à partir de 0,7 A

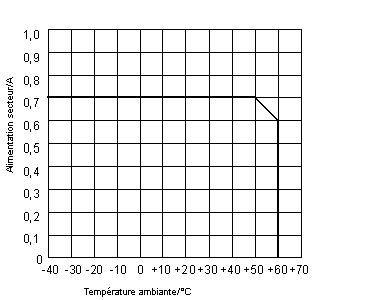

Graphe de courant de sortie
Le graphique ci‐dessous représente le courant de sortie (réduction) pour convection verticale autorisée.
