Connexions externes de la tension de fonctionnement

Vue d’ensemble

Cette section contient une illustration des connexions externes de la tension de fonctionnement, ainsi que des notes explicatives.

Illustration

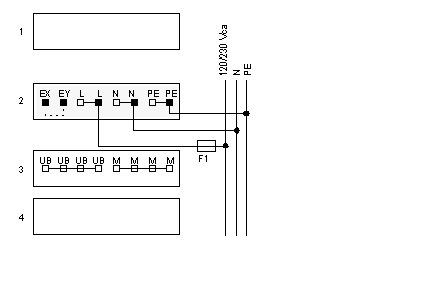

L'illustration suivante montre les connexions externes de la tension de fonctionnement du module d'alimentation 170 CPS 111 00 :

Rangée	Borne	Connexion	Fonctionnement
2	1	EX	Connexion à pontage
2	2	EY	Connexion à pontage
2	3, 4	L	Tension d'entrée ca, ligne
2	5, 6	N	Tension d'entrée ca, neutre
2	7, 8	PE	Masse
3	1, 2, 3, 4	UB	Tension de sortie en courant continu
3	5, 6, 7, 8	M	Retour de tension de sortie en courant continu

Mise à la terre

Le connecteur à cosse fendue à l'avant du module fournit une petite surface de mise à la terre de protection sécurisée.

Sécurité électrique

Les modules d'alimentation ne peuvent pas fonctionner en parallèle. Séparez physiquement le câblage des entrées du câblage des sorties.

Fusibles

Le fusible F1 doit répondre à la charge de fonctionnement et respecter les valeurs minimales du tableau suivant :

Tension	Placement du pontage	Fusible externe (F1 min.)
120 Vca	Monté	0,63 A à action retardée
230 Vca	Retiré	0,315 A à action retardée
