Sorties analogiques
Traduction de la notice originale
A propos de nous
Vue d'ensemble
Cette section indique comment interpréter la valeur des voies de sortie analogique.
Détrompeur
Cette section décrit les mots de sortie 3 et 4 (termes en gras du tableau ci-dessous) :
Mot
Données d'entrée
Données de sortie
1 = LSW
Valeur, voie d'entrée 1
Paramètres des voies d'entrée 1 à 4
2
Valeur, voie d'entrée 2
Paramètres des voies de sortie 1, 2
3
Valeur, voie d'entrée 3
Valeur, voie de sortie 1
4
Valeur, voie d'entrée 4
Valeur, voie de sortie 2
5 = MSW
Entrées de bit
Sorties de bit

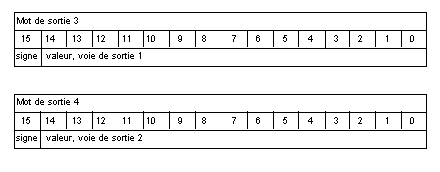

Schéma
Le schéma suivant explique comment interpréter la valeur des mots de sortie 3 et 4.
