Vue d'ensemble
Cette section indique comment interpréter la valeur des voies d'entrée analogique.
Détrompeur
Cette section décrit les mots d'entrée 1 à 4 (termes en gras du tableau ci-dessous) :
Mot
Données d'entrée
Données de sortie
1 = LSW
Valeur, voie d'entrée 1
Paramètres des voies d'entrée 1 à 4
2
Valeur, voie d'entrée 2
Paramètres des voies de sortie 1, 2
3
Valeur, voie d'entrée 3
Valeur, voie de sortie 1
4
Valeur, voie d'entrée 4
Valeur, voie de sortie 2
5 = MSW
Entrées de bit
Sorties de bit
Valeurs des entrées analogiques

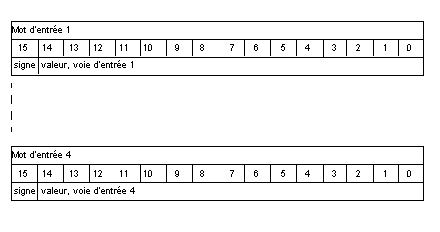

Les valeurs des entrées analogiques sont affectées de la façon suivante.
Résolution
La résolution du module est égale à 12, 13 ou 14 bits, en fonction de la plage.
