Paramètres des voies analogiques

Présentation

Avant de mettre le module en service, il est nécessaire de définir des paramètres pour toutes les voies analogiques. Cette section présente les codes permettant de définir ces paramètres et fournit des exemples de paramètres configurés.

NOTE : Si vous définissez de nouveaux paramètres pour le module, envoyez systématiquement un jeu complet de paramètres (toutes les voies, entrées et sorties), même si vous ne voulez modifier qu'un paramètre. Sinon, le module refusera les nouveaux paramètres et continuera de fonctionner avec les anciens.

Légende

Cette section traite des mots de sortie 1 et 2 décrits dans le tableau suivant :

Mot	Données d'entrée	Données de sortie
1 = mot de poids faible	Valeur, voie d'entrée 1	Paramètres pour les voies d'entrée 1 à 4
2	Valeur, voie d'entrée 2	Paramètres pour les voies de sortie 1 à 2
3	Valeur, voie d'entrée 3	Inutilisé
4	Valeur, voie d'entrée 4	Inutilisé
5 = mot de poids fort	Valeur, voie d'entrée 5	Inutilisé

Illustration

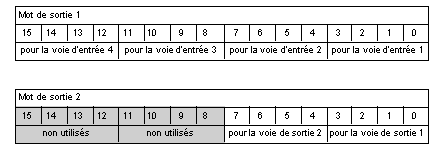

Vous définissez les paramètres en entrant un code de 4 bits dans les mots de sortie 1 et 2, de la manière suivante :

Codes pour les paramètres d'entrée analogique

Utilisez les codes suivants pour définir les paramètres de chaque voie d'entrée analogique :

Code (binaire)	Code (hexadécimal)	Paramètre
0100	4	Voie inactive
0010	2	Plage d'entrée +/-5 V ou +/-20 mA
0011	3	Plage d'entrée +/-10 V
1010	A	Plage d'entrée 1 à 5 V ou 4 à 20 mA

Exemple de paramètres d'entrée analogique

Si le mot de sortie 1 est initialisé avec la valeur hexadécimale A324, les voies d'entrée présentent les paramètres suivants :

Voie	Paramètre
1	Désactivé
2	à +/- 5 V
3	à +/- 10 V
4	de 1 à 5 V

Codes pour les paramètres de sortie analogique

Utilisez les codes suivants pour définir les paramètres de chaque voie de sortie analogique. Les autres combinaisons de bits sont réservées.

Code (binaire)	Code (hexadécimal)	Paramètre	Comportement de réinitialisation des sorties
0 1 0 0	4	Voie inactive	0 V / 0 mA
0 0 0 1	1	0 à 20 mA	0 mA
0 0 1 1	3	+/- 10 VCC	0 V
0 1 0 1	5	0 à 20 mA	20 mA
0 1 1 1	7	+/- 10 VCC	+10 VCC
1 0 0 1	9	0 à 20 mA	Sortie maintenue
1 0 1 1	B	+/- 10 VCC	Sortie maintenue

Exemple de paramètres de sortie analogique

Si le mot de sortie 2 est initialisé avec la valeur hexadécimale 0091, les voies de sortie présentent les paramètres suivants :

Voie	Paramètre
1	0 à 20 mA avec réinitialisation à 0
2	0 à 20 mA avec réinitialisation à maintien
