Entrées analogiques

Vue d'ensemble

Cette section indique comment interpréter la valeur des voies d'entrée analogique.

Détrompeur

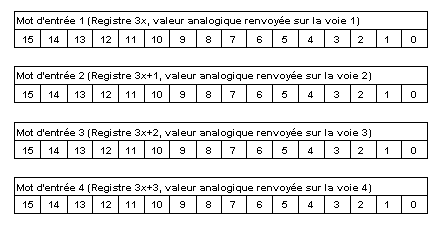

Cette section décrit les mots d'entrée 1 à 8, comme le met en évidence le tableau ci-dessous.

Mot	Données d'entrée	Données de sortie
1 = LSW	Valeur, voie d'entrée 1	Paramètres des voies d'entrée 1
2	Valeur, voie d'entrée 2	Paramètres des voies d'entrée 2
3	Valeur, voie d'entrée 3	Paramètres des voies d'entrée 3
4 = MSW	Valeur, voie d'entrée 4	Paramètres des voies d'entrée 4

Valeurs des entrées analogiques

Les valeurs des entrées analogiques sont affectées comme suit.

Indication de rupture de ligne

Une indication de rupture de ligne présente les valeurs suivantes :

	+/-25 mv	+/-100 mv	Ni100	Ni1000	Pt100	Pt1000	T	S	R	N	K	J	E	B
valeur	-32768	-32768
Celsius			-602	-602	-2002	-2002	-2702	-502	-502	-2702	-2702	-2102	-2702	-2
Fahrenheit			-762	-762	-3283	-3283	-4542	-582	-582	-4542	-4542	-3462	-4542	318
