Paramètres des voies analogiques

Vue d'ensemble

Pour pouvoir mettre en service le module, les paramètres de toutes les voies analogiques doivent être définis. Cette section indique les codes de configuration des paramètres et fournit quelques exemples de configuration.

NOTE : Si vous définissez de nouveaux paramètres pour le module, envoyez toujours un ensemble complet de paramètres (toutes les voies, entrées et sorties), même si vous ne voulez modifier qu'un seul paramètre. Sinon, le module refusera les nouveaux paramètres et continuera à fonctionner avec les anciens.

Clé

Cette section se concentre sur les mots de sortie 1 à 4, comme illustré dans le tableau ci‐dessous :

Mot	Données d'entrée	Données de sortie
1 = LSW	Valeur, voie d'entrée 1	Paramètres des voies d'entrée 1
2	Valeur, voie d'entrée 2	Paramètres des voies d'entrée 2
3	Valeur, voie d'entrée 3	Paramètres des voies d'entrée 3
4 = MSW	Valeur, voie d'entrée 4	Paramètres des voies d'entrée 4

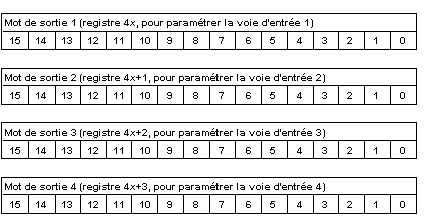

Illustration

Les paramètres sont définis en entrant un code à quatre bits dans les mots de sortie 1 à 4, comme suit :

Paramètres

Pour chaque voie d'entrée, vous pouvez définir les paramètres suivants :

Paramètre	Options
Plage d'entrée	Thermocouple de type B,E,J,K,N,R,S ou T (conformément à la norme IEC584 de juin 1989) avec compensation soudure froide interne
RTD	RTD Pt100 ou Pt1000 (conformément à IEC751 de juin 1986 ou JIS C1604 de janvier 1989) et RTD Ni100 ou Ni1000 (selon la norme DIN 43.760 de septembre 1987), avec 2, 3 ou 4 fils
Plage de basse tension	+/-100 mV ou +/-25 mV
Détection de rupture de ligne	Activée ou désactivée

NOTE : La valeur réservée 0000 représente plus un contrôle qu'un paramètre. Elle force l'embase à adopter une condition par défaut dans laquelle elle continue à recevoir des entrées en fonction des paramètres précédents des voies.

Codes des paramètres du thermocouple

Utilisez les codes suivants pour définir vos paramètres :

Plage d'entrée	Unité de température	Détection de rupture de ligne	Code du paramètre (hexadécimal)
Thermocouple B	1/10 °C	désactivé	2201
	1/10 °C	activé	2301
	1/10 °F	désactivé	2281
	1/10 °F	activé	2381
Thermocouple E	1/10 °C	désactivé	1202
	1/10 °C	activé	1302
	1/10 °F	désactivé	1282
	1/10 °F	activé	1382
Thermocouple J	1/10 °C	désactivé	1203
	1/10 °C	activé	1303
	1/10 °F	désactivé	1283
	1/10 °F	activé	1383
Thermocouple K	1/10 °C	désactivé	1204
	1/10 °C	activé	1304
	1/10 °F	désactivé	1284
	1/10 °F	activé	1384
Thermocouple N	1/10 °C	désactivé	1205
	1/10 °C	activé	1305
	1/10 °F	désactivé	1285
	1/10 °F	activé	1385
Thermocouple R	1/10 °C	désactivé	2206
	1/10 °C	activé	2306
	1/10 °F	désactivé	2286
	1/10 °F	activé	2386
Thermocouple S	1/10 °C	désactivé	2207
	1/10 °C	activé	2307
	1/10 °F	désactivé	2287
	1/10 °F	activé	2387
Thermocouple T	1/10 °C	désactivé	2208
	1/10 °C	activé	2308
	1/10 °F	désactivé	2288
	1/10 °F	activé	2388

Codes des paramètres des RTD

Utilisez les codes suivants pour définir vos paramètres :

Plage d'entrée	Configuration de câblage	Unité de température	Détection de rupture de ligne	Code du paramètre (hexadécimal)
RTD PT100 IEC	2 ou 4 fils	1/10 °C	désactivé	0A20
		1/10 °C	activé	0B20
		1/10 °F	désactivé	0AA0
		1/10 °F	activé	0BA0
	3 fils	1/10 °C	désactivé	0E20
		1/10 °C	activé	0F20
		1/10 °F	désactivé	0EA0
		1/10 °F	activé	0FA0
RTD PT1000 IEC	2 ou 4 fils	1/10 °C	désactivé	0221
		1/10 °C	activé	0321
		1/10 °F	désactivé	02A1
		1/10 °F	activé	03A1
	3 fils	1/10 °C	désactivé	0621
		1/10 °C	activé	0721
		1/10 °F	désactivé	06A1
		1/10 °F	activé	07A1
RTD PT100 US/JIS	2 ou 4 fils	1/10 °C	désactivé	0A60
		1/10 °C	activé	0B60
		1/10 °F	désactivé	0AE0
		1/10 °F	activé	0BE0
	3 fils	1/10 °C	désactivé	0E60
		1/10 °C	activé	0F60
		1/10 °F	désactivé	0EE0
		1/10 °F	activé	0FE0
RTD PT1000 US/JIS	2 ou 4 fils	1/10 °C	désactivé	0261
		1/10 °C	activé	0361
		1/10 °F	désactivé	02E1
		1/10 °F	activé	03E1
	3 fils	1/10 °C	désactivé	0661
		1/10 °C	activé	0761
		1/10 °F	désactivé	06E1
		1/10 °F	activé	07E1
RTD Ni100 DIN	2 ou 4 fils	1/10 °C	désactivé	0A23
		1/10 °C	activé	0B23
		1/10 °F	désactivé	0AA3
		1/10 °F	activé	0BA3
	3 fils	1/10 °C	désactivé	0E23
		1/10 °C	activé	0F23
		1/10 °F	désactivé	0EA3
		1/10 °F	activé	0FA3
RTD Ni1000 DIN	2 ou 4 fils	1/10 °C	désactivé	0222
		1/10 °C	activé	0322
		1/10 °F	désactivé	02A2
		1/10 °F	activé	03A2
	3 fils	1/10 °C	désactivé	0622
		1/10 °C	activé	0722
		1/10 °F	désactivé	06A2
		1/10 °F	activé	07A2

Codes des paramètres de basse tension

Utilisez les codes suivants pour définir vos paramètres :

Plage d'entrée	Détection de rupture de ligne	Code du paramètre (hexadécimal)
+/-25 mV	désactivé	2210
+/-25 mV	activé	2310
+/-100 mV	activé	1211
+/-100 mV	désactivé	1311
