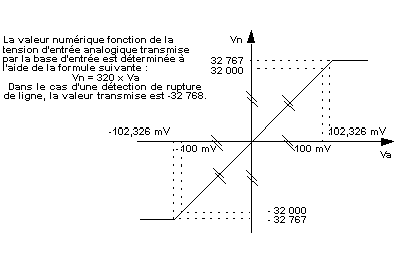

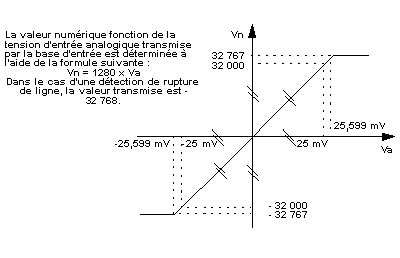

Cette section contient des illustrations expliquant la relation numérique/analogique pour plusieurs plages de mesure d'entrée.

Si une plage d'entrée RTD ou thermocouple est choisie, la valeur numérique transmise correspond à la valeur de température exprimée soit en dixième de degré Celsius, soit en dixième de degré Fahrenheit, en fonction de l'unité de température choisie lors de la configuration.
