Affectation des E/S

Vue d’ensemble

L'embase TSX Momentum 170 ANR 120 90 prend en charge 6 entrées analogiques, 4 sorties analogiques, 8 entrées TOR et 8 sorties TOR. Cette section contient des informations sur l'affectation des mots de sortie dans les valeurs des sorties TOR/analogiques, sur l'utilisation des mots de sortie lors de la configuration des voies et l'affectation des valeurs des entrées TOR/analogiques dans les mots d'entrée.

Affectation des E/S

L'embase doit être affectée en tant que 12 mots d'entrée contigus et 12 mots de sortie contigus, comme suit :

Mot	Données d'entrée	Données de sortie
1	Mot d'état (état du module)	Informations sur le système
2	Etat des 8 entrées TOR	Registre de réaction TOR en état d'échec
3	Voie de mot d'entrée analogique 1	Registre de réaction analogique en état d'échec
4	Voie de mot d'entrée analogique 2	Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 1
5	Voie de mot d'entrée analogique 3	Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 2
6	Voie de mot d'entrée analogique 4	Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 3
7	Voie de mot d'entrée analogique 5	Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 4
8	Voie de mot d'entrée analogique 6	Etat des 8 sorties TOR
9	Non utilisées	Voie de mot de sortie analogique 1
10	Non utilisées	Voie de mot de sortie analogique 2
11	Non utilisées	Voie de mot de sortie analogique 3
12	Non utilisées	Voie de mot de sortie analogique 4

Affectation des E/S analogiques

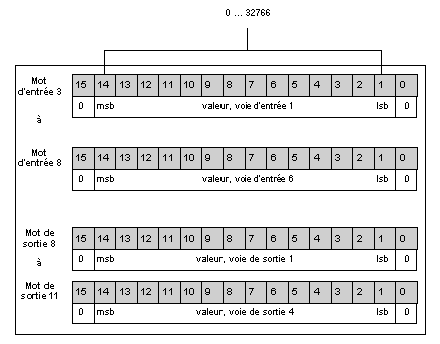

Les valeurs analogiques de l'embase 170 ANR 120 90 sont affectées comme suit :

NOTE : L'affichage est standardisé. La valeur analogique apparaît margée à gauche dans chaque cas.

Affectation des E/S TOR

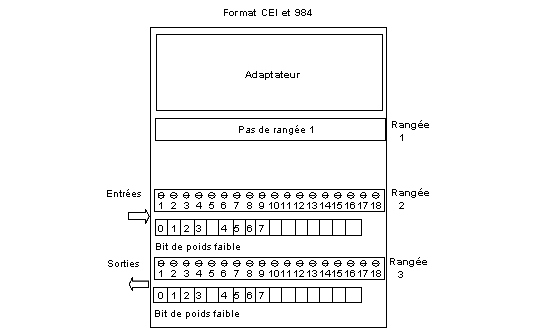

L'embase 170 ANR 120 90 renvoie 8 bits d'entrée TOR au processeur comme un mot de 16 bits (3x). Les points d'entrée sont câblés à la rangée 2 de la base. Le processeur envoie 8 bits de sortie TOR à la base comme un seul mot de 16 bits (4x). Les points de sortie sont câblés à la rangée 3. La figure ci-dessous illustre l'affectation des données entre la base et l'UC.
