Mots de sortie
Traduction de la notice originale
A propos de nous
Présentation
Cette section indique comment utiliser les mots de sortie pour configurer les voies d'E/S TOR et analogiques.
Mots utilisés
Pour configurer les voies de sorties TOR et analogiques de l'embase 170 ANR 120 90, entrez les informations appropriées dans les mots de sortie 1 à 7, de la façon suivante.
NOTE : si vous utilisez Modsoft, les mots des paramètres sont modifiés sur l'écran de zoom.
L'embase doit être affectée en tant que 12 mots d'entrée contigus et 12 mots de sortie contigus, comme suit :
Mot
Données de sortie
1
Informations sur le système
2
Registre de réaction TOR en état d'échec
3
Registre de réaction analogique en état d'échec
4
Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 1
5
Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 2
6
Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 3
7
Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 4
8
Etat des 8 sorties TOR
9
Voie de mot de sortie analogique 1
10
Voie de mot de sortie analogique 2
11
Voie de mot de sortie analogique 3
12
Voie de mot de sortie analogique 4
Mot 1
ATTENTION
DES DONNEES NON VALIDES ENTRAINENT L'ARRET DES SORTIES
N'utilisez pas la valeur zéro dans le mot 1, car cela provoque l'état d'arrêt des sorties. Les entrées et les sorties ne sont alors pas mises à jour.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Informations sur le système
Le tableau suivant indique la façon dont les bits sont affectés :
Mot 1
Description
Bit 0 à 14
Non utilisés ou susceptibles d'être utilisés pour démarrer le module
(allument le voyant Ready avec toute valeur positive).
Bit 15
1 = Active les valeurs d'arrêt définies par l'utilisateur
2 = Désactive les valeurs d'arrêt définies par l'utilisateur
Mot 2
Réaction TOR en état d'échec et registre de valeur
Ce mot combine la valeur et la réaction en état d'échec :
Mot 2
Description
Bit 0 à 7
Valeur TOR en état d'échec pour les sorties 1 à 8
Bit 8 à 13
Non utilisé
Bit 14
0= maintien de la dernière valeur, 1= valeur définie par l'utilisateur
Bit 15
0 = réinitialisation de toutes les sorties, 1 = vérification du bit 14
Mot 3
Registre de réaction analogique en état d'échec
Ce mot contient quatre champs de 2 bits qui définissent l'état d'échec de chaque voie. Les quatre valeurs possibles de l'état d'échec sont les suivantes :
Valeur à 2 bits
Etat d'échec
00
Tension de sortie minimum
01
Dernière valeur (par défaut)
10
Valeur d'arrêt définie par l'utilisateur
11
Dernière valeur

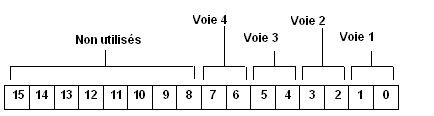

La figure suivante indique la façon dont les voies sont affectées au mot 3 :
Mots 4 à 7
Registre de valeur analogique en état d'échec
Le module attend toujours quatre mots de données définies par l'utilisateur, même si ces données ne sont pas utilisées. Le premier mot du champ d'arrêt défini par l'utilisateur est utilisé pour la voie 1 ; le deuxième mot pour la voie 2, etc. . .
Mot 8
Registre de sortie TOR : ce mot contient un champ de données de 8 bits justifiées à droite.
Mots 9 à 12
Affectation au registre de sortie analogique
Chaque mot de cette plage contient un champ de données de 15 bits justifiées à gauche. La plage est comprise entre 0 et 7FFE hexadécimal (0 à 32 766 décimal), mais la résolution n'est que de 14 bits (voir Affectation des E/S analogiques).
NOTE : si la valeur d'arrêt définie par l'utilisateur est supérieure à la plage de comptage de la voie, la valeur maximum de cette plage de comptage est utilisée comme valeur d'arrêt.
Registres 4x
Les registres 4x affectés en E/S à ce module sont utilisés pour les données de sortie, comme suit :
Registre d'affectation des E/S
Type de données
4x + 7
Données de sortie TOR
4x + 8
Données de la voie de sortie analogique 1
4x + 9
Données de la voie de sortie analogique 2
4x + 10
Données de la voie de sortie analogique 3
4x + 11
Données de la voie de sortie analogique 4
Plage
Plage de fonctionnement de sortie
Tension de sortie
Les données sont justifiées à gauche
Commentaire
Plage de sortie
0-10,000 V
0-32 000
Plage de tension nominale de sortie
Sortie en dépassement
10,000-10,238 V
32 002-32 764
Tension de sortie en dépassement de plage linéaire
Sortie hors limites
>=10,238
32 766
(7FFE Hex)
Seuil limité à 32 766 (décimal)
