Cette section comporte des schémas qui peuvent vous aider lors du câblage des types d'appareils suivants :
Périphériques d'E/S de bit

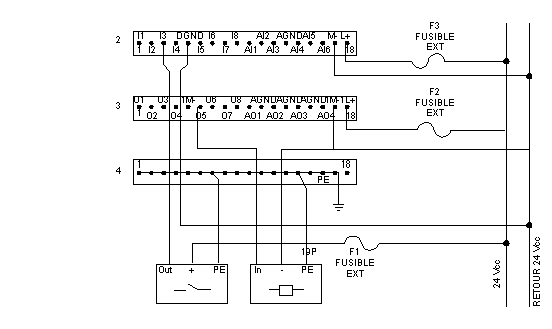

Le schéma ci-dessous présente un exemple de câblage des périphériques d'E/S de bit :
Fusibles recommandés :
-
F1, F3 - fusible de 1 A, Wickman 181110000 ou équivalent
-
F2 - fusible de 2,5 A, Wickman 181125000 ou équivalent
Périphériques d'E/S analogiques

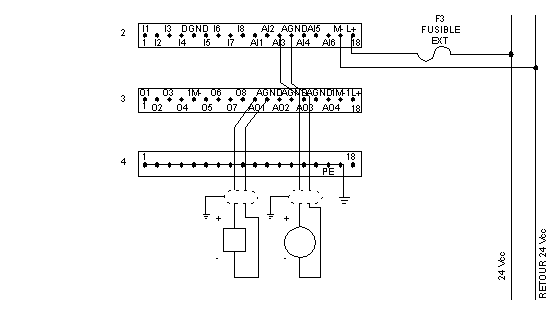

Le schéma ci-dessous présente un exemple de câblage des périphériques d'E/S analogiques :
Fusibles recommandés :
