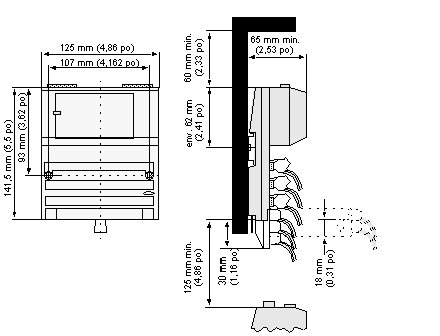

Si vous utilisez une embase TOR Vca, telle que 170 ADI 540 50 ou 170 ADO 540 50, reportez‐vous aux schémas ci‐dessous pour connaître les dimensions.
La profondeur minimum (65 mm) est déterminée par les boîtiers et non les bornes de câblage.
Le schéma de droite indique une longueur supplémentaire de 30 mm pour une barre de commutation à trois rangées optionnelle.
Les schémas suivants mettent en évidence l'encombrement de l'ensemble.
