Cette section fournit les dimensions d'un processeur ou d'un communicateur standard monté sur une embase analogique ou Vcc.
Le câblage des connecteurs de borne impose une profondeur minimale de 60 mm de cet ensemble.

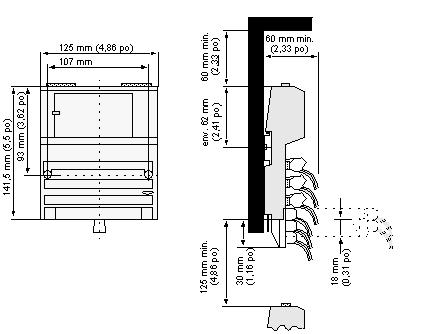

Le schéma de droite indique une longueur supplémentaire de 30 mm pour une barre de commutation à trois rangées optionnelle.
Les schémas suivants mettent en évidence l'encombrement de l'ensemble.
