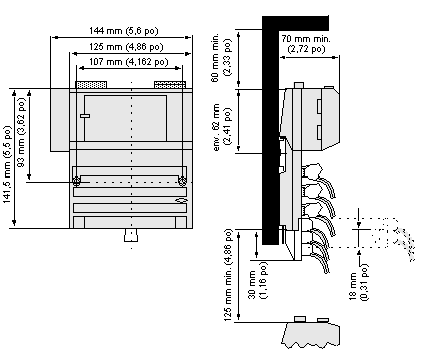

Cette section fournit les dimensions d'un processeur et d'un adaptateur optionnel montés sur une embase analogique ou Vcc standard.

L'adaptateur optionnel augmente la largeur de cet ensemble (total 144 mm).

Le schéma de droite indique une longueur supplémentaire de 30 mm pour une barre de commutation à trois rangées optionnelle.
