Etape
|
Action
|
---|---|
1
|
Assurez-vous que l'embase n'est pas sous tension en retirant ses connecteurs de borne.
|
2
|
Retirez l'unité assemblée du mur ou du rail DIN.
|
AVIS
|
RISQUE DE DETERIORATION DES CIRCUITS DANS LE COMPARTIMENT DE LA PILE
Lorsque vous insérez le tournevis dans le compartiment de la pile, veillez à ne pas érafler les composants exposés.
Le non-respect de ces instructions peut provoquer des dommages matériels.
|
Etape
|
Action
|
---|---|
3
|

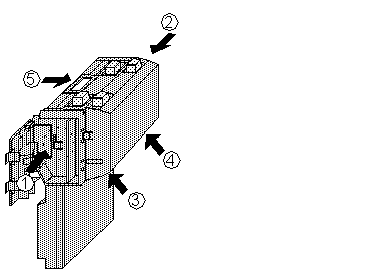

Ouvrez le compartiment de la pile et, à l'aide d'un tournevis à tête plate, libérez les pattes 1 et 2 comme illustré ci-dessous.
![]() |
4
|
Une fois celles-ci libérées, utilisez le tournevis pour libérer les pattes 3 et 4 situées à l'avant de l'ensemble.
|
5
|

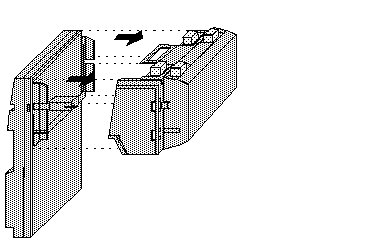

Dégagez doucement l'étrier à l'arrière de l'adaptateur optionnel jusqu'à ce qu'il ne soit plus fixé à l'embase. Dégagez ensuite l'ensemble adaptateur optionnel/processeur M1 de l'embase.
![]() |
6
|
Suivez les instructions de la procédure suivante pour détacher l'adaptateur optionnel du processeur.
|
Etape
|
Action
|
---|---|
1
|

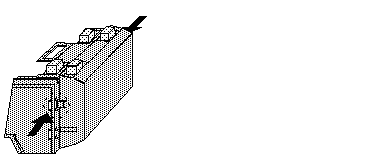

Utilisez un tournevis afin de repousser les clips des deux côtés de l'adaptateur vers l'intérieur.
![]() |
2
|
Dégagez l'adaptateur.
|
