Cette section décrit l'utilisation des clés de codage des connecteurs de borne. Elle fournit également un exemple illustré de bornes codées.
Fonctionnement des clés de codage
Chaque embase comporte une série de fentes dans lesquelles vous pouvez insérer une ou plusieurs clés de codage. Chaque connecteur de borne présente une série similaire de fentes dans lesquelles vous pouvez insérer une ou plusieurs pattes de codage. Lorsqu'une clé et une patte sont insérées dans des fentes qui se correspondent, il n'est pas possible de connecter physiquement l'embase et le connecteur.
NOTE : Afin d'assurer une protection maximale, le codage des clés est requis au moment de l'installation.

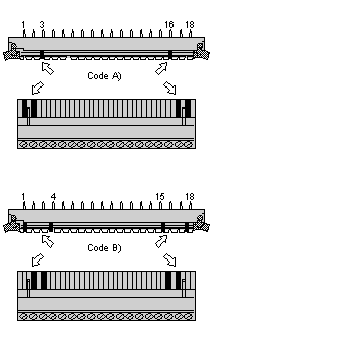

La figure ci-dessous représente un exemple de bornes à vis codées à l'aide de clés.
A)
Codage de la plage de tension I (≤ 42,4 Vca / ≤ 60 Vcc) par ex. 24 Vcc
B)
Codage de la plage de tension II (≥ 42,4 Vca / ≥ 60 Vcc) par ex. 60 Vcc
