Montage sur l'embase des adaptateurs assemblés

Présentation

Cette section présente les instructions, les consignes de sécurité ainsi que la procédure de montage d'un processeur et d'un adaptateur optionnel assemblés sur une embase.

Points de connexion

Les adaptateurs assemblés se fixent sur l'embase par sept points.

Les deux pattes en plastique situées à l'avant de l'adaptateur optionnel s'insèrent dans les deux fentes situées à l'avant de l'embase.
Les pattes en plastique des deux côtés de l'adaptateur optionnel s'insèrent dans les deux fentes situées sur les deux côtés de l'embase.
Les connecteurs ATI à 12 broches situés au centre des parois arrière des deux unités s'assemblent.
L'étrier en plastique situé à l'arrière de l'adaptateur optionnel se raccorde sur le bas de l'embase.

Aucun outil n'est nécessaire.

DANGER

RISQUE DE CHOC ELECTRIQUE

Assurez-vous que l'embase n'est pas mise sous tension tant que l'adaptateur n'est pas monté. Les circuits électriques de l'embase risquent d'être exposés si aucun adaptateur Momentum n'est monté.

Pour garantir qu'aucun courant ne circule, insérez les connecteurs de câblage dans l'embase uniquement une fois l'adaptateur monté.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Les composants peuvent être fixés manuellement les uns aux autres (aucun outil de montage n'est nécessaire). Un tournevis à tête plate est nécessaire pour démonter l'unité.

Procédure

Suivez les étapes du tableau ci-dessous pour monter l'ensemble sur une embase.

Etape	Action
1	Vérifiez que l'embase n'est pas sous tension lorsque vous montez l'ensemble.

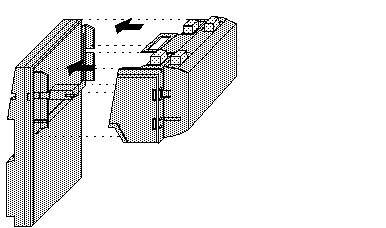

2	Alignez les quatre extensions de fixation en plastique (à l'avant et sur les côtés de l'adaptateur optionnel) sur les emplacements situés sur l'embase. Les connecteurs ATI à 12 broches s'alignent automatiquement lorsque les unités se trouvent dans cette position. Les deux équipements doivent être positionnés de sorte que leurs ports de communication soient orientés vers l'extérieur à l'arrière de l'assemblage.

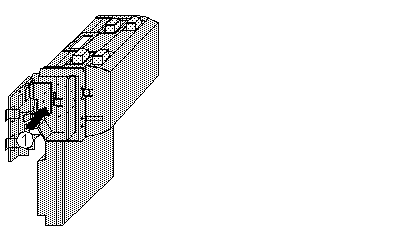

3	Poussez l'ensemble sur l'embase, en appuyant doucement sur les pattes de verrouillage vers l'intérieur. Si vous fixez l'élément 1 indiqué sur l'illustration ci-dessous, l'emplacement ne sera pas correctement aligné dans l'embase sauf si l'adaptateur optionnel et placé directement sur celle-ci. Il ne faut surtout pas assembler une seule attache et essayer de faire pivoter l'adaptateur optionnel sur l'embase. Résultat : les pattes de verrouillage, situées de chaque côté de l'adaptateur optionnel, sont insérées dans l'embase et ressortent de l'emplacement de verrouillage. Les connecteurs ATI à 12 broches situés sur les deux unités sont ainsi assemblés.
4	Appuyez légèrement sur le haut de l'étrier à l'arrière de l'adaptateur optionnel pour qu'il se place correctement sur le bas de l'embase.
