Montage d'un processeur et d'un adaptateur optionnel
Traduction de la notice originale
A propos de nous
Présentation
Pour utiliser un adaptateur optionnel TSX Momentum, vous devez le monter entre le processeur M1 et l'embase dans un assemblage à trois niveaux.
Cette section présente les instructions, les consignes de sécurité, ainsi qu'une procédure de montage d'un processeur et d'un adaptateur optionnel sur une embase.
Instructions
Il est vivement recommandé d'assembler l'adaptateur optionnel et le processeur M1 avant de les monter sur l'embase.
Points de connexion
L'adaptateur optionnel et le processeur M1 sont fixés l'un à l'autre par quatre points.
Aucun outil n'est nécessaire.
Les composants peuvent être fixés manuellement les uns aux autres (aucun outil de montage n'est nécessaire). Un tournevis à tête plate est nécessaire pour démonter l'unité.
Procédure
Suivez les étapes du tableau ci-dessous pour assembler un processeur M1 et un adaptateur optionnel.
Etape
Action
1
Choisissez un environnement propre pour assembler le processeur et l'adaptateur optionnel, afin de protéger les circuits.
2

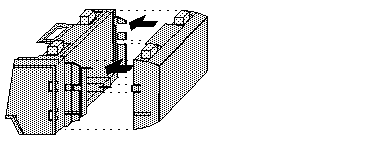

Alignez les deux pattes en plastique des deux côtés du processeur M1 avec les deux fentes situées des deux côtés de l'adaptateur optionnel.
Les connecteurs ATI à 12 broches et les connecteurs du processeur s'alignent automatiquement lorsque les unités se trouvent dans cette position. Les deux équipements doivent être positionnés de sorte que leurs ports de communication soient orientés vers l'extérieur à l'arrière de l'assemblage.
AVIS
ALIGNEMENT DES BROCHES
Il ne faut surtout pas connecter un côté et essayer de faire pivoter le processeur M1 sur l'adaptateur.
Le connecteur d'extension 34 broches doit être correctement aligné avec l'emplacement correspondant du processeur M1.
Le non-respect de ces instructions peut provoquer des dommages matériels.
Etape
Action
3
Poussez le processeur sur l'adaptateur optionnel, en appuyant doucement sur les pattes de verrouillage vers l'intérieur.
Résultat : les pattes de verrouillage, situées de chaque côté du processeur, sont insérées dans l'adaptateur optionnel et ressortent de l'emplacement de verrouillage. Les connecteurs ATI à 12 broches situés sur les deux unités sont ainsi assemblés.
Etape suivante
Suivez les instructions de la section suivante pour monter les adaptateurs assemblés sur l'embase.
