Vue d’ensemble
Cette section contient une illustration de la face avant de l'alimentation 170 CPS 111 00 ainsi qu'une description des voyants de signalisation.

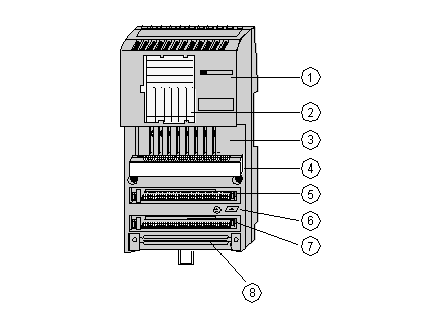

Illustration de la face avant
La face avant du module d'alimentation est représentée dans l'illustration ci-dessous.
Composants du module d'alimentation
Etiquette
Description
1
Identificateur du module
2
Etiquette d'identification
3
Etat des voyants
4
Capot de protection
5
Emplacement de montage du connecteur de bornier de tension d'entrée (ca)
6
Connecteur à cosse fendue PE
7
Emplacement de montage du connecteur de bornier de tension de sortie (cc)
8
Emplacement de montage du connecteur de la barre de commutation de mise à la terre

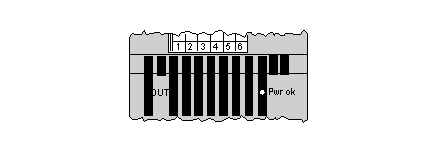

Illustration des voyants
L'illustration suivante présente un voyant de ce module.
Description des voyants
Le voyant Pwr OK est décrit dans le tableau ci-dessous.
Voyant
Condition
Message
Pwr ok
Vert
Le module d'alimentation est prêt
Eteint
Le module d'alimentation n'est pas prêt
