Présentation
Cette section explique comment interpréter la valeur des voies d'entrées analogiques.
Légende

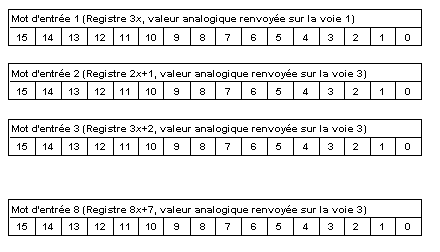

Le tableau suivant décrit les mots d'entrée 1 à 8 :
Mot
Données d'entrée
Données de sortie
1
Valeur, voie d'entrée 1
Paramètres pour les voies d'entrée 1 à 4
2
Valeur, voie d'entrée 2
Paramètres pour les voies d'entrée 5 à 8
3
Valeur, voie d'entrée 3
Inutilisé
4
Valeur, voie d'entrée 4
Inutilisé
5
Valeur, voie d'entrée 5
Inutilisé
6
Valeur, voie d'entrée 6
Inutilisé
7
Valeur, voie d'entrée 7
Inutilisé
8
Valeur, voie d'entrée 8
Inutilisé
Affectations des bits
Le tableau suivant décrit l'affectation des bits :
Conversion analogique->numérique
Effectuée sur 14 bits + signe pour les plages bipolaires, sur 15 bits pour les plages unipolaires
Bit 15
Bit du signe
Bits 14 à 0
Valeurs de la voie d'entrée
Valeurs des entrées analogiques
Le mappage des valeurs d'entrée analogique est illustré ci-après :
Indication de rupture de câble
La détection de rupture de câble est possible pour la plage 4-20 mA. Dans ce cas, un signal de courant inférieur à 1 mA sur l'une des entrées est interprété comme une rupture de câble. Le mot d'entrée de la voie correspondante renvoie la valeur signée -32 768. Une indication de câble rompu présente le format binaire suivant :
